Válvula tomamuestras Unique

Con las válvulas de muestreo Unique de Alfa Laval, podrá tomar muestras representativas en una amplia variedad de procesos higiénicos, como los de alimentación y bebidas, cuidado personal y biofarmacéuticos. Estas fiables válvulas de uno o dos asientos ofrecen la alta precisión, la reproducibilidad excepcional y la excelente fiabilidad necesarias para un muestreo de alta calidad y rentable.

Solución aséptica y esterilizable para la recogida segura de muestras

Su diseño garantiza un muestreo higiénico y libre de contaminación
Fácil de manejar gracias a su sencillo principio de funcionamiento
Funcionamiento de gran fiabilidad (presión nominal de 6 bar) y tres años de garantía para todas las piezas no sujetas a desgaste
Muestreo seguro gracias a características como válvulas antirretorno, acoplamientos rápidos, válvulas de alivio de presión para vapor y mucho más
Mayor facilidad de limpieza: el cuerpo de la válvula, fabricado en una sola pieza de acero inoxidable, presenta superficies lisas y sin hendiduras

Certificación, especificaciones y normas: Todas las válvulas de muestreo exclusivas se diseñan, prueban y aprueban de acuerdo con las directrices de EHEDG y cuentan con la certificación 3-A. Todos los componentes en contacto con el producto están fabricados en acero inoxidable 1.4404 (316L). Se incluye el certificado EN 10204 3.1 con la válvula. Para obtener más información, consulte la documentación.

¿Cómo funciona la válvula de muestreo exclusiva?

La válvula de muestreo Unique de Alfa Laval consta de un cuerpo de válvula, un actuador y un sello de membrana. El sello de membrana está colocado en el vástago del actuador y funciona como tapón elástico. Como el cuerpo de la válvula está fabricado de una sola pieza de acero inoxidable, no es necesaria ninguna soldadura. Esto evita la formación de poros y grietas en las soldaduras y el posterior riesgo de acumulación de bacterias.

Gama de productos y accesorios

Las válvulas tomamuestras Unique están disponibles con un asientos y doble asiento, y con presiones de funcionamiento de hasta 6 bar y temperaturas máximas de 130° C. Los sellos de membrana están fabricados de EPDM o silicona aprobados por la FDA. Se encuentra disponible una selección de actuadores manuales o neumáticos. Otras opciones incluyen los tipos de cuerpos de válvula, las conexiones, los actuadores y los accesorios.

Tipo de válvula	Tamaño	Tipo de producto	Tamaño máximo de partículas
Un asiento Doble asiento	Tipo 4	Viscosidad reducida	Hasta 2,5 mm
Un asiento Doble asiento	Tipo 10	Viscosidad media	Hasta 7 mm
Un asiento Doble asiento	Tipo 25	Viscosidad elevada	Hasta 20 mm

Accesorios de toma de muestras

Alfa Laval cuenta con una amplia gama de accesorios de toma de muestras de alta calidad para brindar a los usuarios soluciones de toma de muestra integrales. Estas incluyen válvulas antirretorno, acoplamientos rápidos, válvula de alivio de presión para la esterilización por vapor y el generador de vapor de Alfa Laval, que permite esterilizar con vapor allí donde no se encuentra disponible un suministro de vapor permanente.

Tipo de válvula	Tamaño	Tipo de producto	Tamaño máximo de las partículas
Mono asiento Doble asiento	Tipo 4	Baja viscosidad	Hasta 2,5 mm
Mono asiento Doble asiento	Tipo 10	Alta viscosidad	Hasta 7 mm
Mono asiento Doble asiento	Tipo 25	Viscosidad muy alta	Hasta 20 mm

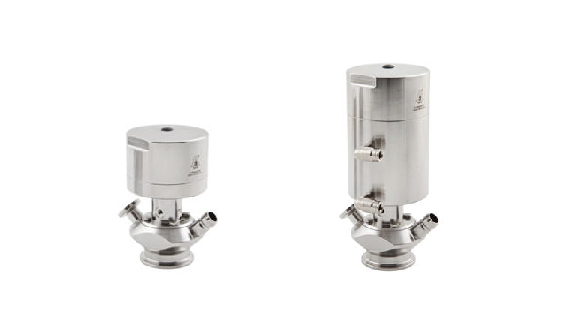

Configuración con un actuador neumático

La válvula de muestreo Unique de Alfa Laval puede configurarse con un actuador manual o neumático. El actuador neumático ofrece la posibilidad de realizar muestreos a distancia, y se puede añadir un interruptor de proximidad de indicación para controlar la posición de la válvula.

En la configuración de un solo asiento, el actuador neumático abre y cierra la válvula.

Cuando se equipa con una válvula de muestreo de doble asiento, el actuador neumático garantiza además la esterilización total de todo el asiento de la válvula y de las conexiones de las tuberías.

Catálogo «A mano»

El catálogo de productos de higiene «A mano» incluye folletos de productos, enlaces a animaciones, catálogos y listas para realizar pedidos.

Find an Alfa Laval product

Portal CAD

El portal CAD de Alfa Laval es una plataforma esencial para descargar información detallada sobre productos, planos en 2D y modelos de productos en 3D.

Visita el portal CAD

Servicios y piezas

Nuestra red global de servicio dedicada le brinda asistencia con repuestos y experiencia, dondequiera que se encuentre y cuando lo necesite. Al garantizar un mayor tiempo de actividad, disponibilidad y optimización, le ayudamos a estar tranquilo y a maximizar el retorno de su inversión. Podemos trabajar con usted para integrar nuestros servicios en un contrato de servicio de Alfa Laval para que disfrute de un funcionamiento predecible y sin preocupaciones.

Más información sobre nuestra oferta de servicio Solución de problemas

Piezas de repuesto Asistencia técnica

Búsqueda por número de serie Certificación

How can we help you? Póngase en contacto con nosotros si tiene alguna duda o pregunta.

Contáctenos

Soluciones flexibles para válvulas de muestreo

Válvulas tomamuestras Unique de un asiento

Diseñada para la toma de muestras higiénicas estándar, la válvula tomamuestras de un asiento cuenta con dos posiciones: abierta y cerrada. Se puede actualizar fácilmente a una válvula de doble asiento si se sustituye el mando o el actuador con un kit de actualización.

En la posición abierta, el vástago de la válvula y la membrana se retraen, lo que permite que el producto fluya libremente a través de la válvula abierta.

Posición cerrada para esterilización
Válvula manual: Para detener el proceso de toma de muestras y cerrar la válvula, gire el mando en el sentido de las agujas del reloj.
Válvula neumática: Cierre la conexión del aire.

Esta acción interrumpe el caudal y permite que el canal entre las mangueras de conexión esté disponible para la esterilización. Si se utiliza vapor para esterilización in situ, recomendamos emplear una válvula de alivio de presión opcional en la salida.

Un nuevo nivel de precisión con una nueva tecnología patentada.

La tecnología de un asiento puede plantear desafíos para lograr una esterilización completa. En la posición cerrada, el sello de membrana entra en contacto con el asiento de la válvula. Es virtualmente imposible limpiar estos puntos de contacto debido a que la compresión de la superficie es muy hermética y, por tanto, es posible que se acumulen microorganismos y residuos del producto. La exclusiva tecnología de doble asiento de Alfa Laval le puede permitir lograr un nivel extra de seguridad. La versión de un asiento se puede actualizar de manera sencilla a una válvula tomamuestras Unique de doble asiento con un kit de actualización fácil de usar.

Válvulas tomamuestras Unique de doble asiento

Las tomamuestras Unique de doble asiento especialmente diseñadas son una excelente opción para aplicaciones que requieren una mayor facilidad de limpieza. Su tecnología patentada de doble asiento asegura una mayor facilidad de limpieza y la esterilización del asiento de la válvula y las conexiones de las tuberías. Diseñada para una toma de muestras realmente estéril, la válvula tomamuestras de doble asiento cuenta con tres posiciones: abierta, cerrada y esterilización.

Posición abierta para iniciar el proceso de toma de muestras
Válvula manual: Gire el mando en el sentido contrario a las agujas del reloj para abrir la válvula.
Válvula neumática: Abra el suministro de aire para abrir la conexión. Esto hace que el vástago de la válvula y el sello de membrana se retraigan y permite que el producto fluya libremente a través de la válvula abierta.

Posición de cierre para detener el proceso de toma de muestras
Válvula manual: Gire el mando en el sentido de las agujas del reloj.
Válvula neumática: Cierre el aire de la conexión abierta.

Posición de esterilización:
Válvula manual: Gire el mando en el sentido de las agujas del reloj a la posición de vapor.
Válvula neumática: Aplique aire a la conexión de vapor. Esto extiende el vástago interno de la cabeza de la válvula al asiento interno y detiene el flujo de producto en el puerto de la válvula. Al mismo tiempo, el vástago externo de la cabeza de la válvula se retrae y levanta el sello de membrana para alejarlo de su asiento normal. Ahora las zonas de difícil acceso de la superficie del asiento están expuestas, lo que garantiza una esterilización exhaustiva y convierte a la válvula tomamuestras Unique de doble asiento en una opción sólida y fiable para conseguir un 100 % de toma de muestras representativas.
