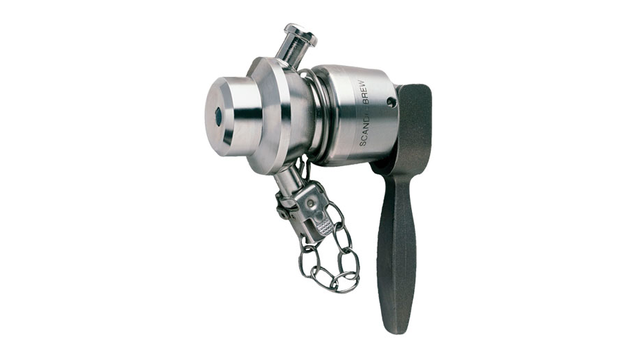

Valvula tomamuestras de membrana SB
La válvula de muestreo de membrana SB de Alfa Laval es una solución compacta y rentable para tomar muestras a granel o asépticas de depósitos y tuberías en fábricas de cerveza (y otros procesos higiénicos, como los de la industria alimentaria y láctea) en condiciones estériles. Esta válvula de muestreo aséptico es adecuada para productos de alta viscosidad, como la levadura de cosecha, y garantiza un riesgo mínimo de contaminación, una alta precisión, una repetibilidad excepcional
Muestreo en línea seguro y fiable en un formato compacto
- Aseptico y esterilizable para garantizar la higiene de la muestra con un bajo coste de inversión
- Sin riesgo de contaminación de las muestras: diseñado para una esterilización eficaz in situ con alcohol o vapor antes y después de cada muestra
- Métodos de muestreo flexibles: disponibles en versiones de activación manual, manual con micropuerto para aguja hipodérmica o neumática
- Fiable: diseñado para soportar una presión de hasta 10 bar
- Procedimientos seguros de toma de muestras
Diseño higiénico y versátil: fabricado en una sola pieza de acero inoxidable, el cuerpo de la válvula presenta superficies lisas y sin hendiduras. Al no haber soldaduras, se evita el riesgo de que se formen poros y grietas en las uniones, así como el consiguiente riesgo de acumulación de bacterias. Esta válvula de muestreo aséptico, de gran versatilidad, está disponible en varias versiones diferentes para garantizar la fiabilidad y la seguridad del muestreo en una amplia gama de aplicaciones.
¿Cómo funciona la válvula de muestreo de membrana?
Principio de funcionamiento
La válvula está disponible con tres tipos diferentes de conexión: tanque, tubería y roscado. Funcionan en base al mismo principio. Antes de que la válvula se abra, el cierre debe colocarse en la conexión de la manguera superior. Cuando el mando se gira a la posición horizontal, la muestra comienza a fluir a través de la salida inferior. Cuando el mando se devuelve a la posición vertical, la válvula se cierra y el mando puede retirarse si es necesario. Se pueden tomar muestras asépticas mediante un tipo de válvula especial con micropuerto. Si retira la tapa roja, puede insertar una aguja hipodérmica a través de un canal central que va al interior de la membrana para tomar una muestra aséptica con la válvula en posición cerrada. Tras la toma de muestras, lave la válvula con agua o alcohol. La válvula se puede esterilizar con alcohol o vapor.

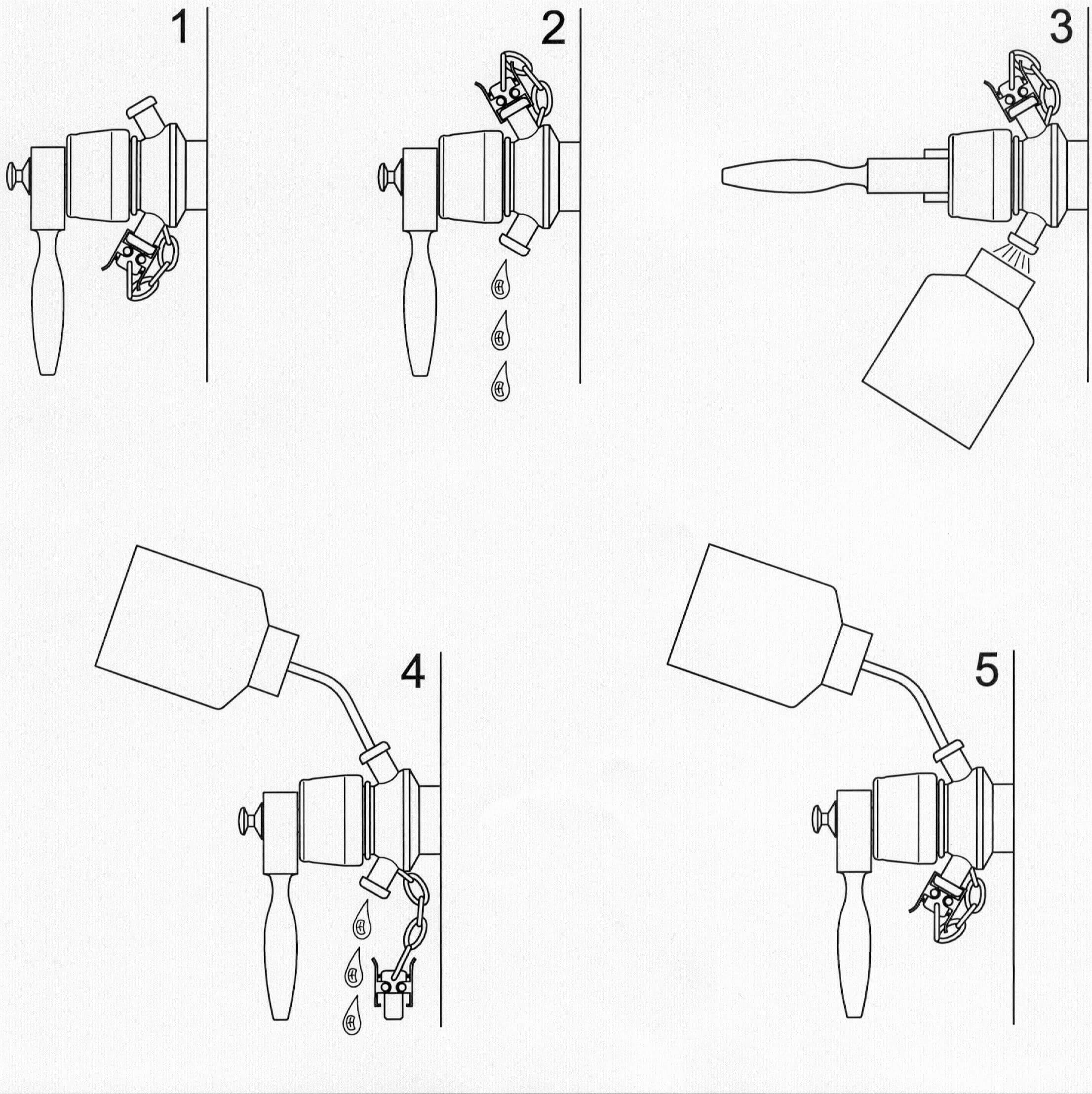

Funcionamiento y limpieza
1 Válvula sellada con alcohol.
2 El alcohol se drena y la válvula se puede esterilizar con vapor.
3 Se toma la muestra.
4 La válvula se limpia con agua/alcohol.
5 La válvula se sella con alcohol.
Más información
Puede obtener más información sobre la eficiencia, la funcionalidad y los detalles técnicos de la válvula tomamuestras de membrana SB.
Tecnología
La válvula consta de un cuerpo de válvula, un actuador y un sello de membrana colocado en el vástago del actuador, que funciona como tapón elástico. La válvula se esteriliza in situ con alcohol o vapor. La membrana forma un sello directamente contra el producto para garantizar una toma de muestras representativa y proporciona resultados repetibles a salvo de la contaminación secundaria.
La válvula está disponible en tres diseños de actuador diferentes:
- Manual: Para su activación manual.
- Manual + micro-vía: Para su activación manual o la toma de muestras con una aguja hipodérmica que penetre en la membrana para tomar muestras.
- Manual + Neumática: Para su activación manual o neumática cuando la válvula está conectada a tuberías para la toma de muestras automática. La válvula se suministra con conexiones de salida de tubería.
Tipo T para la conexión al tanque
La válvula está disponible en tres diseños de montaje diferentes:
