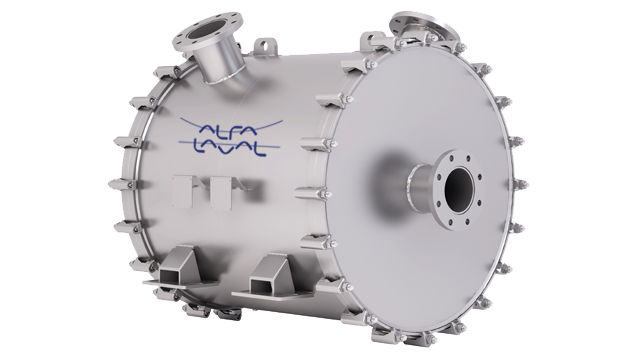

Intercambiadores de calor espirales soldados
Los intercambiadores de calor espirales de Alfa Laval están diseñados para manejar los desafíos de transferencia de calor más complicados. Las incrustaciones frecuentes de medios sucios, limitaciones de la caída de presión y el espacio en el suelo son la solución a los problemas de dos fases y de transformación de líquido a líquido. Los diseños robustos, eficientes y compactos mantienen los costes de instalación y mantenimiento bajos, y una reputación comprobada de que casi nunca se incrustan.
Mejore la sostenibilidad con los intercambiadores de calor espirales de Alfa Laval
- Las incrustaciones mínimas en tareas que involucran medios muy sucios, muy viscosos o medios particulados garantizan el tiempo de actividad
- El diseño fácil de abrir hace que la limpieza sea rápida y sencilla, lo que garantiza bajos costes de mantenimiento
- La reducción de tuberías y estructuras de acero significa menores costes de instalación
- Ahorro de energía y reducción de emisiones gracias a eficiencias térmicas dos veces más altas que los intercambiadores de carcasa y tubos comparables
- Cada unidad está totalmente personalizada, ofreciendo el mejor ajuste térmico para el trabajo específico

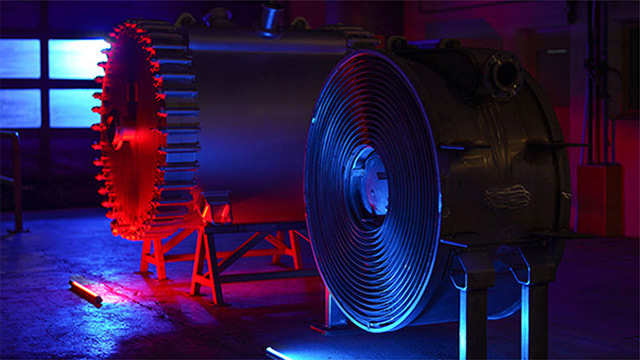

Alfa Laval es el único proveedor del mercado con más de medio siglo de experiencia en tecnología de espirales Hoy en día, nuestros intercambiadores de calor espirales se pueden encontrar en plantas en todo el mundo, resolviendo problemas difíciles en industrias entre las que se incluyen: petroquímica, refinería, fabricación de acero, pulpa y papel, procesamiento de minerales (metales, mineral), tratamiento de aguas residuales (municipal e industrial), productos farmacéuticos, refinería de aceites vegetales y transporte de gas natural.
Documentos
Documentos
Case stories
Modelos

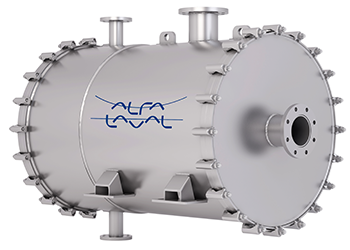

SpiralPro para tareas líquido a líquido
La construcción SelfClean™ de Alfa Laval convierte a los intercambiadores de calor del modelo SpiralPro en una opción inteligente cuando se trabaja con fluidos sucios, lodos, emulsiones, lodos, fibras o líquidos cargados de partículas. Dado que los fluidos fluyen continuamente en un solo canal, la fuerza del fluido actúa contra cualquier depósito, "empujándolos" a través del canal y hacia el otro extremo.
La naturaleza compacta del modelo SpiralPro a menudo permite que varios intercambiadores de calor de carcasa y tubos grandes sean reemplazados por un solo intercambiador SpiralPro. Esto crea considerables beneficios de infraestructura además de reducir los requisitos de mantenimiento y limpieza. Si la unidad necesita limpieza, las cubiertas se pueden quitar fácilmente para lavarlas con un chorro de agua.
Aplicaciones
- Líquidos incrustantes que contienen sólidos, fibras, licores, cemento y lodo
- Calentamiento líquido a líquido, calentamiento, enfriamiento, intercambio y recuperación de calor

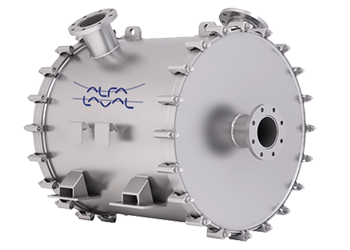

SpiralPro para tareas de calentador de vapor
También están disponibles los intercambiadores de calor modelo SpiralPro optimizados para tareas relacionadas con el calentamiento por vapor de líquidos altamente contaminantes. Al igual que todas las unidades SpiralPro, estas son completamente accesibles para una limpieza rápida y fácil con chorros de agua.
El flujo a contracorriente también garantiza un enfoque de temperatura muy aproximado para la máxima eficiencia térmica.
Aplicaciones
- Líquidos incrustantes que contienen sólidos o fibras, licores, cemento y lodos y otros fluidos difíciles que requieren calentamiento por vapor

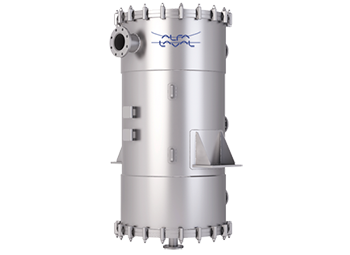

SpiralCond para trabajos de condensación al vacío y evaporación
Los intercambiadores de calor modelo SpiralCond ofrecen una solución altamente eficiente para tareas complejas de dos fases, que incluyen condensación y evaporación (recalentamiento). El diseño compacto de SpiralCond y el hecho de que está configurado verticalmente produce una huella muy pequeña, en comparación con los intercambiadores de carcasa y tubos equivalentes, al tiempo que reduce las estructuras de soporte y la complejidad de las tuberías.
Las unidades SpiralCond tienen flujo cruzado en lugar de flujo a contracorriente. Cada unidad está totalmente personalizada de acuerdo con el trabajo requerido, con el espacio del canal ajustado para proporcionar la caída de presión más baja. SpiralCond es ideal para aplicaciones de condensación al vacío.
Aplicaciones
- Gases: vapor puro y mezclas con gases inertes.
- Vapor/líquido: condensadores superiores, condensadores de reflujo, condensadores de vacío, condensadores de ventilación, calderas con fluidos contaminantes, enfriadores de gas

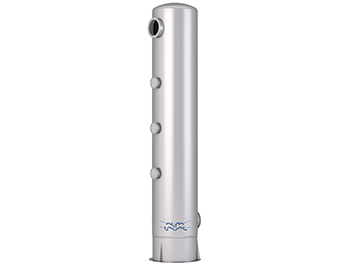

SpiralCond en configuración de columna apilada
Para aplicaciones de condensación y evaporación en las que intervienen múltiples medios de refrigeración, Alfa Laval puede entregar intercambiadores de calor del modelo SpiralCond integrados en una columna. Al igual que SpiralCond autónomo individual, esta configuración tiene canales de flujo cruzado y abiertos para una caída de presión extremadamente baja en situaciones de vacío.
La alta eficiencia de SpiralCond permite que la columna sea más corta en altura y más pequeña en diámetro que las soluciones de columna tradicionales, lo que ofrece grandes ahorros en infraestructura y costes de instalación.
Aplicaciones
- Vapor-líquido: condensadores superiores, condensadores de reflujo, condensadores de vacío y condensadores de ventilación
El futuro empieza aquí
¿Busca más tiempo de funcionamiento y el doble de eficiencia térmica que un intercambiador de carcasa y tubos? Un intercambiador espiral puede ser la solución. Se amortiza rápidamente, con bajos costes de instalación y funcionamiento. Desde 1962, Alfa Laval ha ayudado a más de 5.000 clientes con sus retos, entregando más de 80.000 espirales.
Conozca a nuestros expertos
Mejore la sostenibilidad con los intercambiadores de calor espirales soldados de Alfa Laval
Diseño único y experiencia de fabricación
Mejore la sostenibilidad de su proceso
El mejor solucionador de problemas
Cómo funciona
Principios de funcionamiento

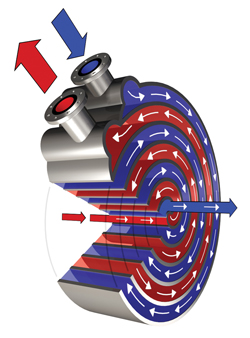

Los intercambiadores de calor espirales de Alfa Laval son unidades circulares que contienen dos canales de flujo espirales concéntricos, uno para cada fluido. El contador de flujo de diferentes medios actualmente: un fluido accede al centro de la unidad y fluye hacia la periferia, el otro accede a la unidad en la periferia y se mueve hacia el centro. Los canales son curvos y tienen una sección transversal uniforme. No hay riesgo de entremezclado.
El canal del producto normalmente está abierto en un lado y cerrado en el otro. El canal para el medio de calentamiento/enfriamiento a veces se puede cerrar en ambos lados, dependiendo de la limpieza del medio de calentamiento/enfriamiento. Cada canal tiene una conexión en el centro y otra en la periferia del intercambiador de calor.
Diseño
La geometría en espiral, con un solo canal para cada medio y curvatura continua, es muy adecuada para fluidos que tienden a provocar incrustaciones. Este diseño da como resultado una alta turbulencia de flujo con un alto esfuerzo de cizallamiento, lo que reduce drásticamente el riesgo de incrustaciones.
La geometría de un solo canal también crea un efecto de lavado al que nos referimos como el diseño SelfClean™. Si las incrustaciones ocurren en el canal de transferencia de calor, la sección transversal de esta parte del canal disminuye. Sin embargo, dado que todo el flujo aún debe pasar a través del canal, la velocidad aumenta, la fuerza del fluido resultante elimina cualquier acumulación de depósitos a medida que se forman.
Compare este diseño con los intercambiadores de calor de carcasa y tubos donde el flujo entra en diferentes tubos en paralelo. Cuando los tubos comienzan a presentar incrustaciones, la caída de presión aumenta al empujar el fluido para encontrar vías de flujo alternativas. El resultado es que las incrustaciones y las obstrucciones de los tubos ocurren muy rápidamente. Por otra parte, con las espirales de Alfa Laval, las incrustaciones y obstrucciones se eliminan virtualmente.
SpiralPro
SpiralCond
Limpieza frecuente: una cosa del pasado
Mexichem, un líder mundial en sistemas de tuberías de plástico y en las industrias químicas/petroquímicas, necesitaba aumentar su capacidad de producción para satisfacer las demandas del mercado.
La solución definitiva para problemas de incrustaciones
La refinería MIDER de Leuna Germany, propiedad de Total SA, originalmente instaló dos intercambiadores de calor tubulares para enfriar productos de fondos en su unidad de fluido de chasquido catalítico.

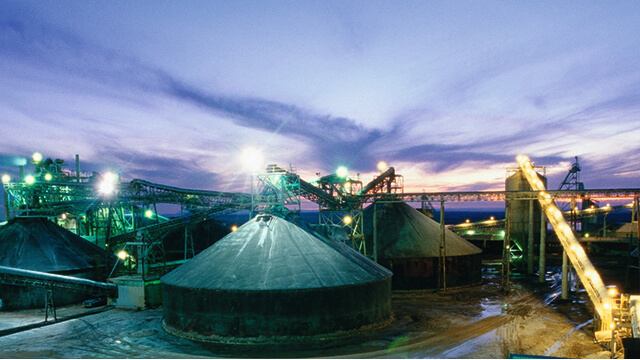

Uno de los mayores productores de zinc del mundo
"Utilizamos estas unidades porque son muy fuertes y fáciles de limpiar y, por supuesto, porque la eficiencia térmica es alta." - Francisco Tarmago, gerente de tecnología, Asturiana de Zinc
Características únicas
En comparación con otros intercambiadores de calor utilizados en aplicaciones similares, los diseños espirales de Alfa Laval ofrecen una huella más compacta con mayor eficiencia térmica.
También están fabricados con características únicas que garantizan el rendimiento más fiable:
SelfClean™
Limpieza superior y rendimiento ampliado
Un solo canal para cada fluido garantiza una autolimpieza fiable de la unidad.
RollWeld™
Aislamiento de canal automatizado y fiable
Un proceso automatizado de curvatura y soldadura para el cierre de cada canal garantiza una calidad y fiabilidad constantes.
HighP™
Una solución personalizada para trabajos de alta presión
El diseño de carcasa circular y una bobina interna autoportante mejoran la resistencia mecánica a alta presión.
