Intercambiador en la torre de refrigeración

En un centro de datos las enfriadoras representan uno de los mayores consumidores de electricidad de todos los utilities. El resultado generalmente implica unos altos costes de operación y un importante impacto ambiental al aumentar la huella de carbono. Las torres de refrigeración, que se usan generalmente para disipar el calor de los centros de datos, también se pueden usar en modo de free cooling para evitar la enfriadora y así ayudar a resolver estos desafíos.

Sin embargo, las torres de refrigeración abiertas también pueden ser una fuente importante de contaminación y suciedad en los sistemas de refrigeración del centro de datos, lo que implicará a una eficiencia térmica menor, un mantenimiento laborioso, necesidades de limpieza y posibles fallos en los equipos. Todo esto aumenta aún más los costes operativos.

La instalación de un intercambiador de calor de placas es la forma inteligente de utilizar el enfriamiento gratuito y minimizar el riesgo de incrustaciones. Lo mejor de todo es que no hay ningún impacto en la capacidad de enfriamiento de su sistema.


¿Quieres saber más? ¡Contacta con nosotros!

Enfriamiento con chiller


Las enfriadoras son uno de los mayores consumidores de electricidad dentro de un centro de datos. Los compresores funcionan constantemente para comprimir gases refrigerantes como parte del ciclo de refrigeración. Esto significa tanto altos costes operativos como preocupaciones en términos de sostenibilidad ambiental.

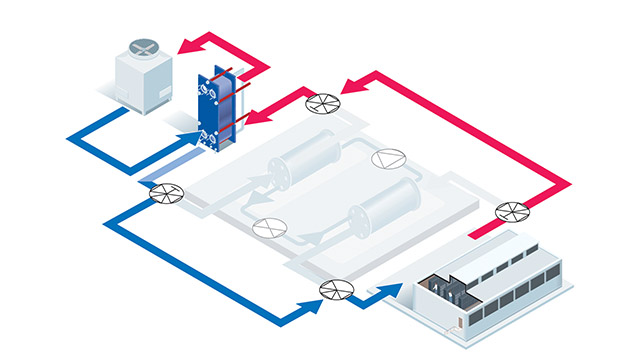

Bypass de la enfriadora con intercambiador de calor


La posibilidad de hacer enfriamiento gratuito durante períodos prolongados de temperaturas frías en el exterior implica que la enfriadora se puede apagar, ahorrando potencialmente miles de euros. Esto requiere un intercambiador de calor de placas diseñado con la mayor aproximación de temperaturas posible para maximizar la cantidad de tiempo que se puede apagar la enfriadora. Al trabajar junto a la torre de refrigeración abierta, el intercambiador de calor también protegerá al condensador de la suciedad no deseadas y la formación de carbonato de calcio en su interior. De esta manera se aumentará la efectividad del uso de energía, reduciendo el PUE hasta en un 7%.

Solución a los problemas de ensuciamiento

En la mayoría de los centros de datos, el sistema de refrigeración está casi completamente cerrado. La única excepción suele ser una torre de refrigeración abierta, que constituye la única interfaz del sistema con la atmósfera. Esto crea una importante fuente de suciedad que, con el tiempo, aumenta los costes por la reducción del rendimiento, el mantenimiento y la reparación, e incluso las paradas del equipo.

Alfa Laval puede ayudarle a evitar estos problemas con soluciones probadas de intercambiadores de calor de placas y marcos con juntas, combinadas con nuestra experiencia líder en la gestión del ensuciamiento. Vea este vídeo con nuestra experta Olga para saber más.

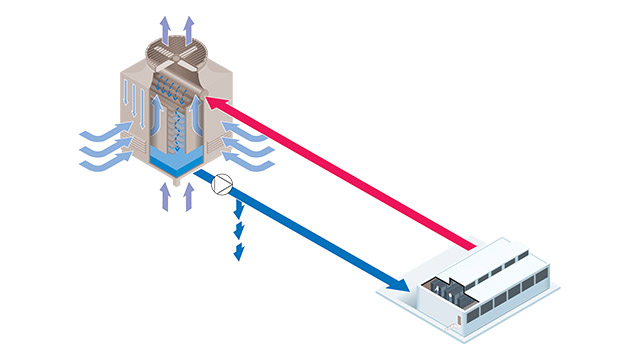

Torre de refrigeración sin intercambiador de calor


Los ventiladores de una torre de refrigeración atraen partículas en el aire que encuentran su camino hacia el agua de refrigeración y, en última instancia, hacia los equipos de enfriamiento dentro del centro de datos. Los sedimentos se depositan en puntos muertos o de bajo caudal, lo que genera altos costes de mantenimiento y la posibilidad de una parada no planificada.

Estos sistemas de torres de refrigeración abiertas también pueden ser una fuente de iones de carbonato de calcio (CaCO3) y cloruroa (Cl). Con el tiempo los minerales no deseados se acumulan y causan depósitos y corrosión que reducen en gran medida la eficiencia de la transferencia de calor y aumentan los costos de bombeo.

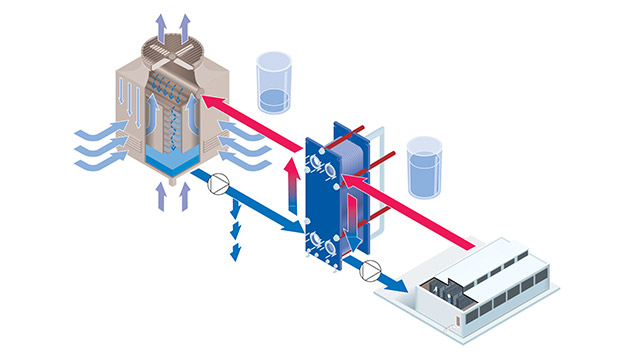

Torre de refrigeración con intercambiador de calor


El uso de un intercambiador de calor de placas con juntas como “barrera" en el circuito de agua de refrigeración le permite "cerrar" el sistema. El agua que se envía a la planta desde la torre de enfriamiento está libre de sedimentos y de altos niveles de CaCO3 e iones de Cl corrosivos. Esto se traduce en mayores ahorros debido a la reducción de productos químicos, en menores costes de bombeo y en menor tiempo de inactividad por mantenimiento.

Los intercambiadores de calor de Alfa Laval trabajan con flujos en contracorriente que hacen posible lograr una aproximación de temperaturas de hasta 1°C, lo que significa que el impacto en el rendimiento general del enfriamiento muy bajo.

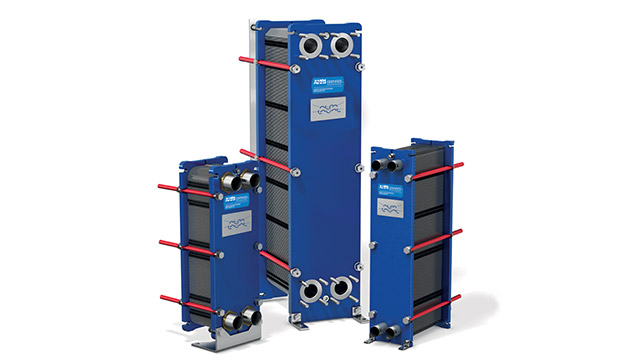

Las ventajas de un intercambiador de calor de placas con juntas:

  • Permite prescindir de la enfriadora para obtener refrigeración gratuita cuando la temperatura exterior y el clima lo permiten
  • Reducción del uso de agua y de los costes de bombeo gracias a la limpieza de las tuberías y a la minimización de las necesidades de lavado
  • Reducción de los costes de mantenimiento de los equipos de refrigeración posteriores
  • Mejora del tiempo de funcionamiento sin paradas imprevistas por problemas de corrosión
  • Limpieza sencilla y fácil del intercambiador de calor por un solo operario en pocas horas
  • Certificado de rendimiento AHRI




Ahorro de muchas maneras

La instalación de una torre de refrigeración con un intercambiador de calor de placas con juntas implica varias formas de mejorar la rentabilidad y la sostenibilidad de su centro de datos. Por ejemplo, al reducir coeficiente del uso de la energía  (PUE) en un 7%, también está disminuyendo la eficiencia de uso de carbono (CUE) de su instalación en el mismo porcentaje. Operado y mantenido correctamente, el intercambiador de calor también puede tener un gran impacto en la eficiencia en el uso de agua (WUE). Un intercambiador de calor también permitirá hacer recuperación de calor y, en conjunto, esto significa un menor OPEX.


Contacta con nosotros para saber más

Diseñe su sistema para obtener la máxima rentabilidad

Para sacar el máximo partido a su sistema de refrigeración, es fundamental que tenga una configuración optimizada para su centro de datos y el clima local. Por lo tanto, el diseño de un bucle cerrado de agua de refrigeración va más allá de la instalación de cualquier intercambiador de calor de placas. Cuando se recurre a Alfa Laval desde el primer día, trabajamos con usted para asegurarnos de que obtiene una solución adaptada a sus circunstancias, con un rendimiento garantizado por certificado AHRI. Así es como se asegura la máxima eficiencia térmica con el mínimo riesgo de ensuciamiento para obtener el mayor ahorro posible.

La clave de un data center sostenible

Cada vez más data centers se diseñan pensando en el respeto al medio ambiente, por lo que mejorar la eficiencia energética de la refrigeración es fundamental. Alfa Laval lleva décadas siendo un aliado de confianza de este sector y trabaja estrechamente con los clientes para diseñar los sistemas de refrigeración de data centers más fiables y sostenibles. Con más de 80 años de experiencia en tecnología térmica, contamos con equipos avanzados y experiencia única para que las salas de servidores de todos los tamaños en cualquier parte del mundo disfruten de refrigeración gratuita (free cooling) y ahorro energético.
