WSAC

La alternativa sostenible a los sistemas de torres de refrigeración y refrigeradores de aire

Los refrigeradores de aire de superficie húmeda (WSAC®) Niagara de Alfa Laval son sistemas de condensación y refrigeración de circuito cerrado personalizados que combinan alto rendimiento, bajos costes de operación, tamaño compacto y operación fiable. Su bajo consumo de agua y su alta capacidad de refrigeración los han convertido en una opción popular en aplicaciones donde se requieren bajas temperaturas. Diseño robusto y alta eficiencia.

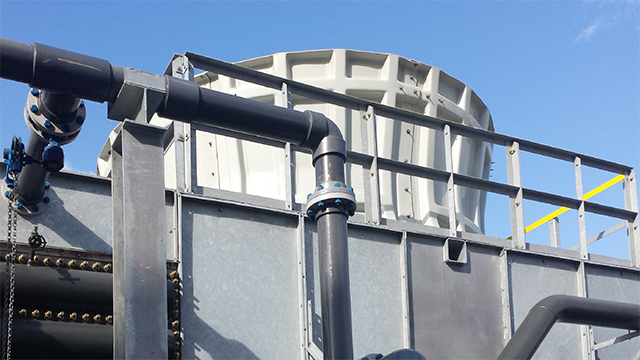

Alfa Laval Niagara WSAC modular 640x360

Beneficios

  • Temperatura de salida del fluido de proceso más baja posible gracias a la refrigeración por evaporación
  • Consumo mínimo de agua: el agua de refrigeración puede hacerse recircular y el agua de relleno puede ser de baja calidad
  • Bajo consumo de energía
  • Tamaño compacto y menor coste del ciclo de vida
  • Tecnología probada y larga vida útil

Los WSAC Niagara de Alfa Laval son sistemas de condensación y refrigeración de circuito cerrado diseñados bajo pedido. Gracias a la tecnología WetSurface de Alfa Laval, proporcionan la máxima refrigeración en una unidad compacta y utilizan un mínimo de agua y energía eléctrica. El diseño robusto y simple aporta un rendimiento térmico estable y bajos requisitos de mantenimiento. Un WSAC Niagara es un sistema de circuito cerrado, lo que significa que no hay riesgo de que entren contaminantes en el flujo del proceso. Nuestros sistemas WSAC pueden personalizarse completamente según sus necesidades, por ejemplo, pueden diseñarse para resistir medios corrosivos, refrigerar varios flujos de proceso en paralelo o con la capacidad de funcionar tanto en modo de refrigeración seca como húmeda.

Rendimiento sostenible

La optimización de sus procesos de refrigeración es una forma sencilla de mejorar la sostenibilidad, tanto en términos comerciales como medioambientales. Con el equipo adecuado, puede maximizar el rendimiento de refrigeración y la eficiencia energética, a la vez que mantiene bajos los costes de consumo de agua y servicio. Consulte nuestro folleto para descubrir cómo podemos ayudarlo a mejorar sus operaciones de refrigeración.

.

Conozca a nuestros expertos

Sistemas de refrigeración de capacidad total durante todo el año

La alternativa sostenible a los sistemas de torres de refrigeración y a los refrigeradores de aire

Totalmente personalizado

Equipo altamente duradero

Los WSAC Niagara de Alfa Laval están diseñados para cumplir con requisitos y estándares industriales de alta resistencia. Pueden soportar presiones de hasta 172 bar (2500 psi) y estar diseñados para cumplir con las especificaciones ASME, TEMA, PED y API. Todos los materiales en contacto con el flujo del proceso pueden tener la certificación completa ASME si es necesario. Las unidades son a prueba de fuego y se pueden construir para su uso en entornos Ex.

Los tubos pueden ser rectos o en forma de serpentina. Los tubos rectos son la opción preferida para medios del proceso de incrustación y cuando se requiere una baja caída de presión. La tubería se puede disponer y diseñar con válvulas a fin de que cualquier haz de tubos pueda retirarse para su mantenimiento mientras la unidad está en funcionamiento.

Como norma, todos los componentes están hechos de acero galvanizado en caliente con excelente resistencia a la corrosión. Para aplicaciones con medios corrosivos, los haces de tubos se pueden entregar en una gran variedad de materiales, por ejemplo, diferentes calidades de acero inoxidable, superdúplex y titanio.

Sistemas de ingeniería a pedido

Todos los sistemas WSAC Niagara de Alfa Laval son exclusivos y están diseñados a medida para cumplir con los requisitos exactos de sus tareas previstas. Esto incluye las temperaturas de entrada y salida, las condiciones ambientales, el caudal, la presencia de medios corrosivos, la caída de presión requerida, etc.

Se puede integrar la redundancia en las unidades para minimizar o eliminar el tiempo de inactividad para el mantenimiento. Esto puede incluir componentes como ventiladores de repuesto, bombas de rociado e incluso haces de tubos. Las unidades también pueden diseñarse para refrigerar varios flujos de procesos distintos de forma independiente.

De pequeño a grande

Los sistemas WSAC vienen en todos los tamaños, desde unidades pequeñas y empaquetadas hasta sistemas grandes montados sobre el terreno:

Sistemas empaquetados

Alfa Laval Niagara WSAC packaged systems

Los sistemas empaquetados son unidades deslizantes, precanalizadas y precableadas, con cuadros de control incluidos. Estas unidades plug-and-play probadas en fábrica aseguran una instalación rápida y fácil, y mantienen bajos los costes de instalación asociados.

Sistemas modulares

Alfa Laval Niagara WSAC modular systems

Nuestros sistemas modulares son ideales donde la capacidad de refrigeración necesita expandirse de manera simple y eficiente. Estos WSAC de tamaño mediano tienen carcasas hechas de acero de gran espesor y se entregan en módulos prefabricados que se ensamblan fácilmente in situ.

Sistemas WSAC montados sobre el terreno

Alfa Laval Niagara WSAC field erected system

Nuestros sistemas más grandes se montan sobre el terreno. La cubeta está hecha de cemento y la estructura superior puede ser de plástico reforzado con fibra (FRP) o de cemento. Un sistema montado sobre el terreno se compone de haces de tubos diseñados a medida, que proporcionan una capacidad de mantenimiento óptima durante su vida útil. Un sistema WSAC montado sobre el terreno ofrece el coste total de propiedad más bajo para las tareas que requieren refrigeración o condensación de alta capacidad.

Comparación con otras tecnologías

Los sistemas WSAC producen la temperatura de salida del proceso más fría posible en comparación con otras tecnologías. Otras ventajas de WSAC se muestran en la siguiente tabla.

En este ejemplo las temperaturas del aire son:
Bulbo seco T = 37,7 °C (100 °F)
Bulbo húmedo T = 26,1 °C (79 °F)



  Refrigerador de aire de superficie húmedo (WSAC) Torre de refrigeración e intercambiador de calor Intercambiador de calor refrigerado por aire tradicional (seco)
Temperatura de aproximación práctica 5,6 °C (10 °F) 8,3 °C (15 °F) en total, 5,6 °C (10 °F) para CT y 2,7 °C (5 °F) para intercambiador de calor 8,3 °C (15 °F)
Temperatura de proceso práctica más fría 31,7 °C (89 °F) 34,4 °C (94 °F) 46,1 °C (115 °F)
Consumo de agua Bajo-medio Alto No procede
Consumo eléctrico Bajo Medio Alto
Requisitos de espacio Pequeño Mediano-grande Grande
Coste total del sistema Bajo-medio Medio Medio-alto
Mantenimiento Bajo-medio Medio-alto Bajo





Cómo funciona

.

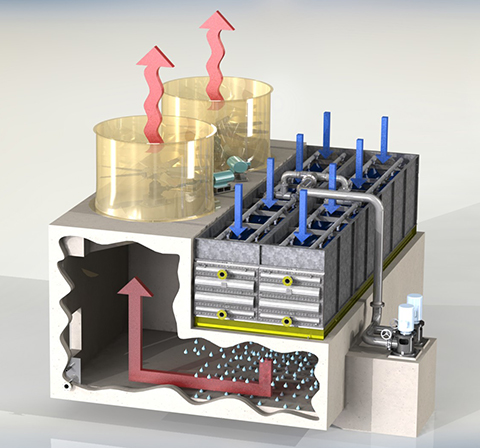

Niagara WSAC working principle

Un sistema WSAC Niagara de Alfa Laval puede usarse para refrigeración de líquidos y gases, así como para tareas de condensación.

La tecnología WetSurface utilizada en un sistema WSAC se basa en la refrigeración por evaporación. El medio de proceso en caliente fluye a través de haces tubulares de superficie lisa que se rocían con agua. El calor hace que el agua se evapore y los ventiladores eliminan el vapor que extrae el aire frío sobre los tubos.

El agua que no se evapora se recoge en una cubeta y se reutiliza como agua de pulverización. La misma agua de refrigeración se puede reutilizar de 6 a 10 veces, dependiendo de su calidad.

Luego, la corriente de vapor de aire/agua se ve forzada a hacer un giro de 180°, lo que elimina eficazmente las gotas de agua libres y minimiza la deriva.

Un WSAC Niagara de Alfa Laval es un sistema de circuito cerrado, lo que significa que no hay riesgo de que entren contaminantes en el flujo del proceso.

Limitaciones de temperatura

Para la refrigeración de líquidos, la temperatura máxima de entrada es de 82 °C (180 °F).

Para la refrigeración de gases monofásica, la temperatura máxima de entrada es de 232 °C (450 °F).

Para la condensación de vapor, la temperatura máxima de entrada es de 82 °C (180 °F).

.

Reutilización de agua de mala calidad

Vea cómo los sistemas WSAC Niagara de Alfa Laval ayudan a aumentar la refrigeración en una gran variedad de industrias a la vez que reducen el consumo de agua dulce mediante la reutilización de agua de mala calidad.

Aumento de la capacidad de refrigeración

Descubra cómo un WSAC Niagara de Alfa Laval puede mejorar la capacidad de refrigeración y reducir el consumo de agua dulce en una central eléctrica existente al reciclar la purga de una torre de refrigeración.

Descongestión eficiente

Conozca cómo una compañía distribuidora de gas estadounidense aumentó la producción en un 25-30 % al mejorar la capacidad de refrigeración con un WSAC Niagara de Alfa Laval. El tiempo de amortización fue inferior a un año.

.

Características únicas

WetSurface

Máxima eficiencia de refrigeración y menor temperatura de salida posible.

Más información

FlexWater

Un WSAC puede funcionar con agua reciclada de baja calidad (como el agua de purga).

Más información

HybridCool

Combinación de refrigeración de bulbo húmedo y seco para minimizar el consumo de agua.

Más información

.
