Packinox en hidrodesulfuración
Alfa Laval Packinox es el intercambiador de calor alimentación-efluente perfecto para las unidades de hidrodesulfuración de destilados intermedios, ya que ofrece una recuperación de calor excepcional y una caída de presión mínima, todo ello en un formato muy compacto. La sustitución de un tren de intercambiadores de calor de carcasa y tubos existente por un único Packinox permite ahorrar entre un 80 y un 100% del consumo de gas combustible del horno y reducir en consecuencia las emisiones de CO2. También permite ampliar la capacidad de producción sin necesidad de actualizar ningún otro equipo.
Maximizar la eficacia de los procesos HDS
- Reduzca el consumo de energía hasta un 100% en el horno de precalentamiento gracias a la excepcional eficacia de transferencia de calor de Packinox.
- Ahorre hasta 20.000 toneladas de emisiones de CO2 al año en una unidad estándar de 50.000 bpsd.
- Amplíe la capacidad de producción sin tener que actualizar su horno, reactor, sistema de refrigeración o compresor.
- El sistema PlateWash elimina cualquier suciedad en cuanto empieza a acumularse, todo ello mientras la planta está en funcionamiento. Sin necesidad de paradas de limpieza.
- Los intercambiadores de calor Packinox llevan más de 20 años funcionando de forma fiable en plantas de HDS de todo el mundo.
Optimizado para ahorrar energía
La sustitución del tren de intercambiadores de calor de carcasa y tubos en su proceso HDS por un único intercambiador de calor de alimentación/efluente Packinox se traduce en un gran aumento de la recuperación de energía. Con una temperatura de aproximación en caliente (HAT) tan baja como 5°C (9°F), en comparación con los 30°C (54°F) de una solución de carcasa y tubos, un Packinox le permite reducir el consumo de gas combustible en el horno de precalentamiento en aproximadamente un 80%, con la correspondiente disminución de las emisiones de CO2. En caso de que su proceso sea exotérmico, el ahorro puede llegar al 100%, lo que significa que ya no es necesario quemar gas combustible.
Sistema integrado de limpieza de placas
Alfa Laval PlateWash es un sistema único e integrado de limpieza de placas para Packinox, desarrollado específicamente para procesos HDS de baja temperatura en los que el ensuciamiento suele ser un problema. El sistema PlateWash supervisa la caída de presión en el intercambiador de calor y permite a los operarios activar la limpieza con agua siempre que empiecen a acumularse incrustaciones de sales de amonio. Tras unas horas de lavado, las placas vuelven a estar limpias y se desactiva el rociado de agua. El proceso de lavado se realiza durante el funcionamiento para maximizar la eficiencia térmica a lo largo del tiempo y evitar costosas paradas no planificadas para la limpieza.
La forma más fácil de ampliar la capacidad de producción
Cambiar un tren de intercambiadores de calor de carcasa y tubos por un único Packinox es la forma más rentable de ampliar la capacidad de producción de su planta de HDS. Aparte de un nuevo intercambiador de calor, no necesita realizar ninguna inversión adicional en equipos. La excelente recuperación de calor añade capacidad de calefacción y refrigeración al proceso, lo que significa que puede seguir utilizando el horno y el sistema de refrigeración por aire existentes. Además, la baja caída de presión de un Packinox le permite seguir utilizando el mismo compresor.
Más de 20 años de experiencia en HDS

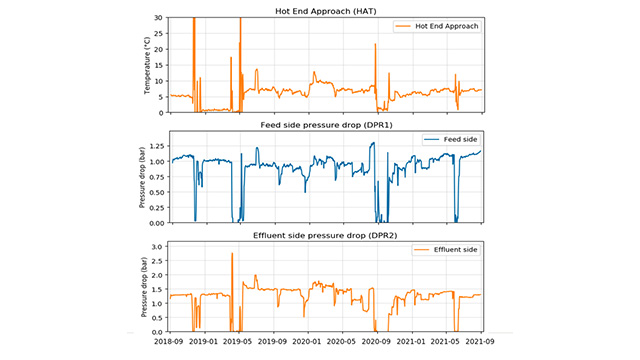

Alfa Laval Packinox es conocido principalmente por ser el intercambiador de calor de alimentación/efluente estándar del sector en plantas de reformado catalítico y aromáticos. Pero también hemos suministrado intercambiadores de calor de alta eficiencia para aplicaciones HDS durante más de 20 años. Entre los intercambiadores de calor Packinox en funcionamiento en plantas HDS de todo el mundo, el más antiguo lleva en funcionamiento desde julio de 2001 y sigue ofreciendo el máximo rendimiento. El diagrama muestra el HAT y la caída de presión a lo largo del tiempo para una unidad Packinox que lleva en funcionamiento desde 2011.
Hable con un experto
Póngase en contacto con uno de nuestros expertos en aplicaciones HDS y Packinox para hablar de las oportunidades de su planta HDS y de cómo puede beneficiarse de la instalación de un intercambiador de calor de alimentación/efluente Packinox.
Packinox comparado con los intercambiadores tubulares
| Min. HAT | ΔP (ambos lados) | Limpieza durante el funcionamiento | Nº de unidades necesarias | Espacio de instalación necesario | |
| Packinox | 5°C (9°F) | 2 bar | Si | 1 | Pequeño |
| Tren HEX de carcasa y tubos | 30°C (54°F) | 4 bar | Si | 4-5 | Grande |
Soluciones para el hidrotratamiento catalítico
Alfa Laval ofrece una gama de productos y soluciones para el hidrotratamiento catalítico que ayudan a aumentar la capacidad, el rendimiento y la eficiencia energética. Tanto si está renovando un hidrotratador existente como si está añadiendo una nueva unidad de proceso en su planta, Alfa Laval cuenta con los conocimientos técnicos necesarios para ayudarle a sacar el máximo partido a su inversión. Explore nuestros productos:
Documentos
Documentos
Folletos de los productos
Servicio de la A la Z
Nuestro equipo de expertos en servicio está preparado para ayudarle durante toda la vida útil de su intercambiador de calor Packinox+ en cada paso, desde la planificación hasta la ejecución.
Ofrecemos una gama completa de servicios in situ y a distancia que garantizan la máxima fiabilidad operativa, un gran rendimiento y un alto rendimiento total de la inversión.
En este vídeo verá cómo garantizamos el rendimiento a lo largo del tiempo.
Rendimiento garantizado
Al invertir en un intercambiador de calor Packinox, no sólo está comprando una superficie de transferencia de calor, sino que está invirtiendo en rendimiento. Nuestra exclusiva garantía de rendimiento le ofrece la tranquilidad de saber que su nuevo intercambiador de calor funcionará según lo especificado.
Totalmente personalizado
Cada intercambiador de calor Packinox se adapta a las condiciones exactas en las que funcionará. Elegir Packinox significa obtener un diseño muy preciso y optimizado, ajustado para obtener el máximo rendimiento del proceso y la máxima recuperación de calor. Nuestros ingenieros colaboran estrechamente con los principales licenciantes del mundo y cuentan con más de 35 años de experiencia en el diseño y la fabricación de intercambiadores de calor para la industria de los hidrocarburos. Nos aseguramos de que obtenga la mejor solución posible para su planta específica.
Diseñada para ofrecer el máximo tiempo de actividad
Todas las soldaduras sometidas a grandes esfuerzos mecánicos se sueldan con láser para conseguir la máxima resistencia y robustez. Todas las soldaduras son totalmente accesibles para reparaciones, y los canales individuales pueden taponarse si es necesario.
Una solución de alta eficacia para HDS

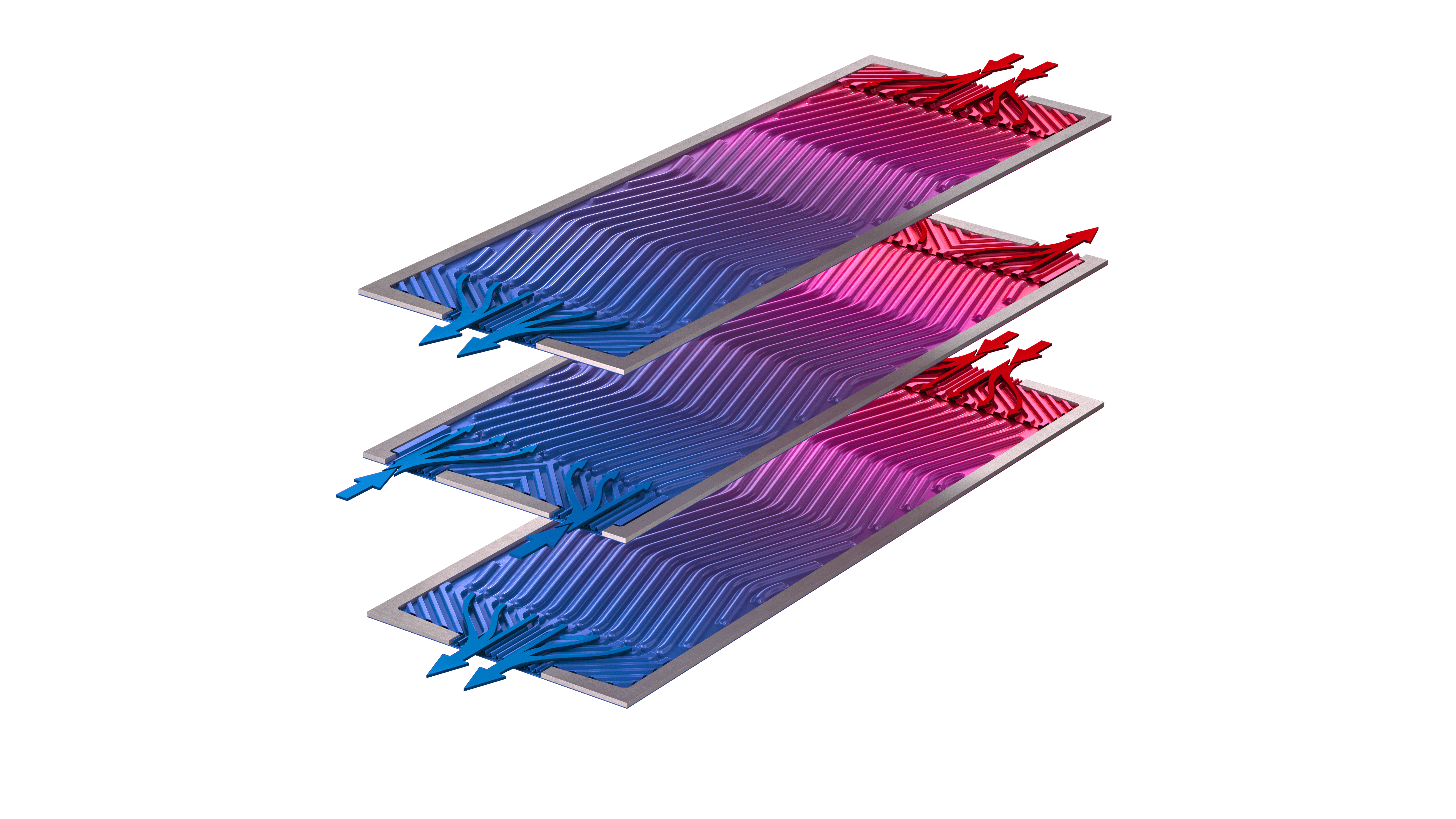

Un intercambiador de calor Packinox combina la durabilidad a alta presión con un rendimiento térmico superior. El núcleo de un intercambiador de calor Packinox es un paquete totalmente soldado de placas de transferencia de calor en el que las corrientes caliente y fría fluyen por canales alternos y en direcciones opuestas. El flujo en contracorriente maximiza la transferencia de calor y permite trabajar con temperaturas cruzadas en una sola unidad. La ondulación de las placas provoca una gran turbulencia en el medio, lo que se traduce en una transferencia de calor máxima y un bajo nivel de ensuciamiento.
Sustitución de un tren completo de intercambiadores de calor tubulares
Gracias a su diseño único, un Packinox ofrece un rendimiento excepcional en una unidad compacta. Un solo intercambiador de calor Packinox ofrece la misma capacidad de transferencia de calor que varios intercambiadores de calor de carcasa y tubos con una superficie de transferencia de calor equivalente de hasta 35.000 m2.
Brida del cuerpo
Opcionalmente, la carcasa puede equiparse con una brida que permite abrir toda la parte superior de la unidad. Esto facilita enormemente el acceso al paquete de placas, permitiendo actualizaciones rápidas y sencillas.
Sistema de limpieza integrado
Para aplicaciones HDS de baja temperatura, donde el ensuciamiento es un problema, los intercambiadores de calor Packinox pueden equiparse con un sistema integrado de limpieza de placas llamado PlateWash. Consulte la sección anterior para obtener más información.
Altas temperaturas y presiones
El paquete de placas se coloca en un recipiente a presión cilíndrico, lo que permite trabajar a presiones mucho más altas que los intercambiadores de calor de placas tradicionales. Los únicos factores limitantes son la presión diferencial entre las dos corrientes, que puede ser de hasta 70 bares, y la presión total de diseño del recipiente a presión. La temperatura máxima de funcionamiento es de 500 °C (930 °F).
Características únicas
La alta eficiencia térmica y la fiabilidad operativa de un intercambiador de calor Packinox son el resultado de una serie de innovaciones, entre las que se incluyen métodos de producción, soluciones de diseño y herramientas de supervisión digital. Haga clic en el siguiente enlace para obtener más información sobre cómo puede beneficiarse de estas características únicas.
