U-Turn es un separador de líquido especialmente diseñado para uso con intercambiadores de calor de placas en aplicaciones de amoníaco. El conjunto, que incluye el separador y el intercambiador de calor de placas, garantiza mínimas caídas de presión y una eficiencia energética máxima.

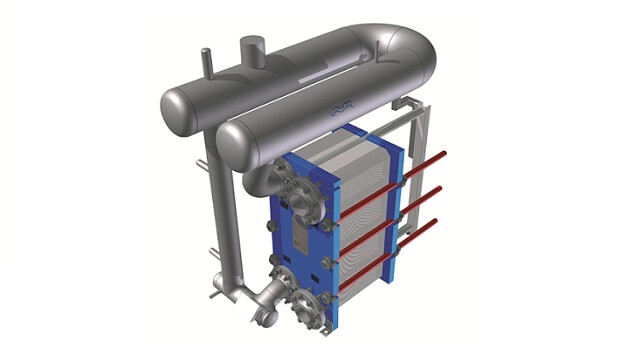

Alfa Laval U-Turn está diseñado para utilizar lo mejor de nuestra tecnología de intercambiador de calor. Instalado justo encima, el U-Turn se puede montar fácilmente en el intercambiador de calor de placas compatible. Puede cubrir capacidades de amoníaco de 200 a 1400 kW a una temperatura de evaporación de 0 ° C y de 50 a 500 kW a una temperatura de evaporación de -40 ° C.

El módulo proporciona una instalación efectiva y compacta con menos altura y dimensiones generales más pequeñas que cualquier otra solución.

Principales características de diseño.



  • Dimensiones compactas
  • Altura y longitud menores que permiten la instalación in situ sin desmontaje
  • No se necesita soporte adicional, ya que el intercambiador de calor de placa soporta completamente el separador U-Turn.
  • Fácil mantenimiento, ya que ambos lados del intercambiador de calor de placas son completamente accesibles.
  • Todas las conexiones de amoníaco acceden al mismo lado, lo que facilita la instalación
  • Drenaje de aceite integrado (opcional)
  • Acero inoxidable asegurando resistencia a la corrosión y sin necesidad de tratamiento superficial.

Listo para instalar



El módulo U-Turn tiene un plazo de entrega corto debido a la estandarización. Es un módulo totalmente funcional de un proveedor y lleva el sello CE, así como la aprobación de PED (Directiva de equipos a presión).

Cómo funciona

El módulo U-Turn abre un nuevo capítulo en la evaporación. Para ver por qué y cómo funciona, lea las características principales y vea nuestro video en la parte inferior de la página.



  • Asegura una separación eficiente - debido al uso de cuatro métodos de separación diferentes
  • La columna de amoniaco es corta, permitiendo aproximaciones térmicas menores y una alta eficiencia del sistema
  • El soporte deslizante permite la expansión térmica, asegurando que no haya tensiones térmicas
  • Recipiente de recogida de aceite integrado para operación manual
  • Separación basada en tamaño de gota 0,15 mm.
  • El margen de separación es un 25% superior al suministrado.
  • La velocidad máxima del gas de separación se limita al 60% de la velocidad de arrastre, evitando el retorno del líquido al flujo de gas.
  • Margen de seguridad extra de por la U en 180º
