BTUX

Alfa Laval BTUX es una centrífuga de boquilla adecuada para una amplia gama de tareas de separación biotecnológica, especialmente fermentaciones de alta densidad que requieren una descarga continua de sólidos. Es una solución de separación probada mientras se prepara para la producción a gran escala.

Desarrollado para separación, concentración o recolección en aplicaciones de laboratorio de biotecnología.

  • Alta concentración de la fase de sólidos descargados y bajo riesgo de obstrucción (independientemente de las fluctuaciones) gracias a las boquillas autorreguladoras de vórtice.
  • Alta eficiencia: se puede ejecutar cerca del punto de obstrucción
  • Económico: se requiere poca energía para recuperar sólidos en un sistema cerrado bajo presión
  • Higiénicas y capaces de cumplir con las pautas de NIH para BLS 2: se pueden diseñar para la esterilización por vapor y la operación contenida
  • Adecuado para líneas de proceso equipadas con CIP automatizado: disponible con expulsión automática de sólidos lavados durante el ciclo de limpieza

El BTUX está disponible en diferentes tamaños para cubrir una variedad de requisitos de procesos en la fermentación de cultivos celulares. El contenido de sólidos en la alimentación normalmente está en el rango de 1 a 20 % por volumen, pero puede variar entre diferentes tareas.

Concentración constante gracias a boquillas únicas de vórtice

Las boquillas de vórtice de Alfa Laval compensan automáticamente las variaciones en el caudal de alimentación o la concentración de sólidos de alimentación para garantizar una concentración constante de la fase de sólidos de descarga.

El concentrado entra en la cámara de la boquilla de vórtice de forma tangencial en la periferia, forma un giro en la cámara de vórtice y sale a través de un agujero en el centro de la boquilla. La presión de entrada y salida del líquido es similar a las caídas de presión normales. En principio, estas caídas de presión no se ven afectadas por la viscosidad del concentrado. La caída de presión creada por el torbellino del concentrado en la cámara de vórtice es alta si la velocidad de rotación es alta y, a la inversa, baja si es baja.

Los separadores BTUX aprovechan el hecho de que la suspensión de sólidos concentrados es pseudoplástico y fluye fácilmente en el recipiente contra la fuerza centrífuga. Esto significa que los sólidos recuperados se pueden obtener con una baja demanda de energía en un sistema cerrado bajo presión. Por lo tanto, las condiciones higiénicas son muy buenas, mejoradas aún más por una concentración constante de CIP a toda velocidad gracias al exclusivo procedimiento de boquillas de vórtice.

Diseño único de boquilla Vortex

Al igual que los modelos de separadores FEUX y MBUX, el recipiente separador BTUX está equipado con las boquillas exclusivas Vortex de Alfa Laval, que ofrecen un rendimiento inigualable con las centrífugas de boquillas convencionales. Con las boquillas de vórtice autorregulador, la concentración de la fase de sólidos descargados se puede mantener en un nivel alto e incluso independientemente de las fluctuaciones en el flujo de alimentación o la concentración de alimentación. De este modo, la centrífuga puede operarse más cerca del punto de obstrucción sin aumentar el riesgo de obstrucción.

El sistema separador BTUX está diseñado para la expulsión automática de los sólidos eliminados durante el ciclo de limpieza, lo que lo hace especialmente adecuado para líneas de proceso equipadas con limpieza en el lugar (CIP) automatizada.

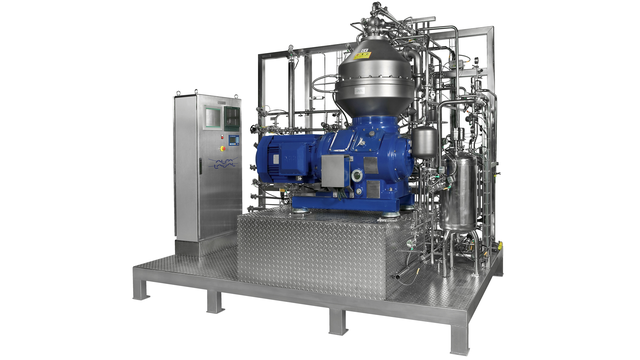

Un sistema de separación completo

El BTUX está disponible en diferentes tamaños que cubren una amplia gama de demandas de procesos. Un sistema completo de separación BTUX consta del separador BTUX, el motor eléctrico, el ciclón de sólidos, el panel de arranque y el interruptor, el panel de control, el grupo de válvulas, el medidor de flujo, los visores, las conexiones flexibles y otros equipos relacionados.



Beneficios

  • Boquillas de vórtice autorreguladoras para una sequedad óptima del concentrado y un riesgo mínimo de obstrucción
  • Esterilizable y de alta fuerza g.
  • Diseño higiénico

Cómo funciona

Los separadores BTUX aprovechan el hecho de que la suspensión de sólidos concentrados es pseudoplástico y fluye fácilmente en el recipiente contra la fuerza centrífuga. Esto significa que los sólidos recuperados se pueden obtener con relativamente poca energía en un sistema cerrado bajo presión.

La separación se lleva a cabo en el recipiente tipo disco que está equipado con tubos de concentrado y boquillas de vórtice. La fase de sólidos pesados se mueve hacia afuera por la fuerza centrífuga en las cavidades de sólidos en la periferia del tazón y desde allí a través de los tubos de concentrado y las boquillas internas de vórtice en la cámara del tubo de revestimiento, donde el concentrado se quita por el tubo de revestimiento y se descarga bajo presión. La fase líquida clarificada se desplaza hacia el centro a través de la pila de discos. Esta fase se descarga bajo presión mediante un disco de emparejamiento incorporado.

La válvula deslizante debajo del fondo del recipiente abre las válvulas de descarga momentáneamente, permitiendo la expulsión de sólidos.

Boquillas de vórtice autorreguladoras

Las boquillas de vórtice de compensan automáticamente las variaciones en el caudal de alimentación o la concentración de sólidos de alimentación para garantizar una concentración constante de la fase de sólidos de descarga.

Esta característica de autorregulación se basa en la relación entre la viscosidad del líquido que entra en la cámara de vórtice y el efecto de la velocidad de la rotación cuando se produce la caída de presión.
El concentrado entra en la cámara de la boquilla de vórtice de forma tangencial en la periferia, forma un giro en la cámara de vórtice y sale a través de un agujero en el centro de la boquilla. La presión de entrada y salida del líquido es similar a las caídas de presión normales. En principio, estas caídas de presión no se ven afectadas por la viscosidad del concentrado. La caída de presión creada por el giro o vuelta, del concentrado en la cámara de vórtice es alta, si la velocidad de rotación es alta y baja a velocidades bajas.
