TestUnit M20

El Alfa Laval TestUnit M20 es un sistema completamente integrado de placa y marco. Se puede utilizar para investigación y desarrollo, trabajo educativo, optimización de procesos y ampliación de escala, así como para garantizar la calidad y la producción a pequeña escala. La unidad puede equiparse con toda nuestra gama de membranas para ósmosis inversa, nanofiltración y ultrafiltración, así como para microfiltración. Al agregar la carcasa opcional M20-2.5", también puede probar con membranas tipo espiral.

testunit m20 left side 640x360

Unidad rápida y confiable para trabajos de I+D, pruebas de membrana, optimización de procesos y escalado

  • Listo para funcionar, sistema de filtración de membrana totalmente integrado con módulo LabStak M20, bomba, intercambiador de calor, válvula, manómetros y bomba manual hidráulica
  • Flexible: áreas de membrana de 0,036 m² a 0,72 m² y prueba simultánea de diferentes tipos de membrana
  • Propósito múltiple: puede combinar diseños de placa y marco y enrollados en espiral en una unidad
  • Conveniente: toma de corriente impregnada separada de cada par de membranas individual
  • Fácil intercambio de membranas de lámina plana y espiral

El Alfa Laval TestUnit M20 puede manejar flujos cruzados de 5 a 24 l/min y está diseñado para operar a altas temperaturas y presiones. Proporciona resultados de prueba rápidos y precisos, al tiempo que mantiene los costes de equipo y configuración al mínimo. La unidad compacta viene como un sistema totalmente integrado y con ruedas que comprende un Alfa Laval LabStakTM M20, bomba de alta presión, tanque, intercambiador de calor, válvula, manómetros y bomba manual hidráulica para la compresión del módulo. Todos los componentes cumplen con las regulaciones de la FDA y la CEE, lo que permite su uso en aplicaciones de procesamiento de alimentos y productos farmacéuticos.

.

Opciones

Carcasa Alfa Laval Lab M20-2.5"

Un Alfa Laval Lab M20-2.5" especialmente diseñado alojamiento se puede insertar entre las bridas del módulo de la Alfa Laval LabStak M20. La carcasa especial hace que el Alfa Laval TestUnit M20 sea fácilmente convertible en una unidad de prueba de membrana enrollada en espiral para membranas tipo espiral sanitarias de 2.5". Combinación única de las tecnologías de membrana de placa y marco y las de bobinado en espiral en una unidad.

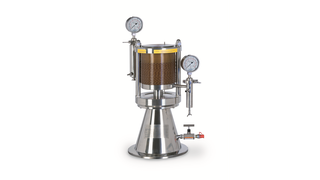

Alfa Laval LabStak M20




Los Alfa Laval LabStak M20 montado en el Alfa Laval TestUnit M20 también está disponible como una unidad de prueba separada para las mismas aplicaciones que el Alfa Laval TestUnit M20 y con las mismas propiedades distintas.

Cómo funciona

.

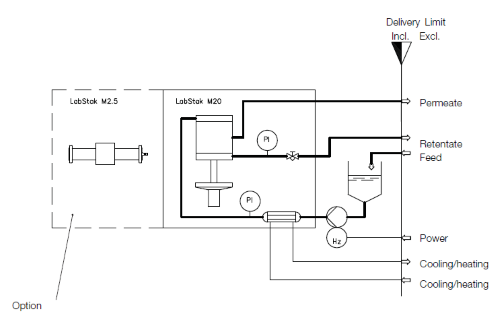

Flow diagram TestUnit M20 500x320

El Alfa Laval PilotUnit Multi viene como una unidad montada sobre patines e incluye todos los instrumentos necesarios, equipos y tuberías prefabricadas listas para funcionar. Todo lo que necesita es instalar y conectarse a la alimentación del producto, las utilidades y la fuente de alimentación.

El producto ingresa al tanque a través de la válvula de alimentación (con control de nivel). Luego se bombea a la etapa de filtración de membrana donde el sistema ajusta automáticamente la velocidad de la bomba y mantiene la velocidad de flujo cruzado requerida para reducir el ensuciamiento y garantizar la concentración uniforme de su producto.

El operador puede ajustar los controladores desde el sistema de control basado en PLC MemProC® que incluye un sistema de registro de datos para los transmisores de la unidad. Los datos se pueden descargar a un USB.
