LabUnit M37/38

El Alfa Laval LabUnit M37/38 es un sistema completamente integrado de placa y marco para procesos de membrana de ultrafiltración y microfiltración. El módulo de esta unidad utiliza las mismas placas y membranas de soporte que nuestros módulos de filtración de membrana a gran escala. Esto hace de LabUnit M37/38 Alfa Laval una herramienta flexible para el desarrollo de procesos, la ampliación, las pruebas de membranas, la garantía de calidad y la producción a pequeña escala. Los juegos de placas opcionales están disponibles para alimentaciones de diferente viscosidad/contenido de sólidos

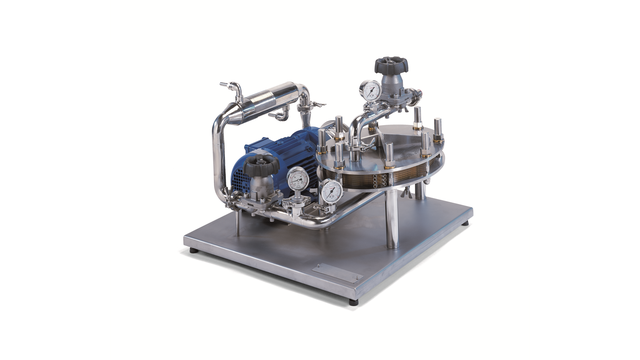

labunit m37 m38 right side 640x360

Equipo piloto totalmente integrado y fácil de usar para pruebas de filtración por membrana.

  • Totalmente integrado: completo con módulo LabStakTM M37/38, bomba, tuberías, válvulas, intercambiador de calor e instrumentación
  • Flexible: diferentes opciones de altura del canal disponibles para optimizar el caudal y la presión
  • Fácil intercambio de membrana, área de membrana flexible (entre 0,11 y 1,05 m²) y prueba simultánea de hasta 7 tipos de membrana diferentes
  • Nivel alto de temperatura de funcionamiento (hasta 80°)
  • Volumen interno bajo

El LabUnit M37/38 de Alfa Laval se puede utilizar con toda nuestra gama de membranas planas de Alfa Laval para ultrafiltración y microfiltración. El patrón de flujo es similar al de los sistemas más grandes, lo que facilita la ampliación y prueba de nuestros equipos de filtración. La unidad se puede conectar a la corriente de derivación de una planta industrial. Todos los componentes cumplen con las regulaciones de la FDA, lo que permite su uso en aplicaciones de procesamiento de alimentos y productos farmacéuticos.

Elección de juegos de placas

El Alfa Laval LabUnit M37/38 tiene varios juegos de placas con diferentes alturas de canal para optimizar el flujo y la presión:

Juego de placas M37 Para líquidos de alta viscosidad
Juego de placas M38H Canal alto, para líquidos de viscosidad media.
Juego de placas M38L  Canal bajo, para líquidos de baja viscosidad.

Opción

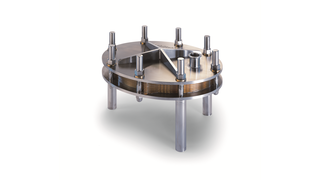

El módulo Alfa Laval LabStakTM M37/38 instalado en el Alfa Laval LabUnit M37/38 también está disponible como un módulo de prueba separada para las mismas aplicaciones que el Alfa Laval LabUnit M37/38 y con las mismas propiedades distintas.



MóduloLabStak TM

LabStak module branded feature logo.pngDiseño único de placa perforada dispuesta en una estaca que permite la prueba de laboratorio de diferentes membranas al mismo tiempo y en condiciones de proceso idénticas.

.

Cómo funciona

.

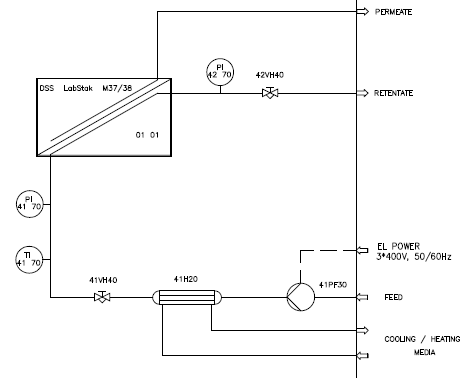

Diagrama de flujo de una instalación típica
Flow diagram of typical membrane filtration installation

El Alfa Laval PilotUnit Multi viene como una unidad montada sobre patines e incluye todos los instrumentos necesarios, equipos y tuberías prefabricadas listas para funcionar. Todo lo que necesita es instalar y conectarse a la alimentación del producto, las utilidades y la fuente de alimentación.

El producto ingresa al tanque a través de la válvula de alimentación (con control de nivel). Luego se bombea a la etapa de filtración de membrana donde el sistema ajusta automáticamente la velocidad de la bomba y mantiene la velocidad de flujo cruzado requerida para reducir el ensuciamiento y garantizar la concentración uniforme de su producto.

El operador puede ajustar los controladores desde el sistema de control basado en PLC MemProC® que incluye un sistema de registro de datos para los transmisores de la unidad. Los datos se pueden descargar a un USB.
