Espiral NF

Las membranas tipo espiral de nanofiltración (NF) son soluciones para la concentración de alto rendimiento y la desmineralización de productos como antibióticos, suero y permeado de ultrafiltración. Retienen sales con una divalencia superior a 1, mientras que pequeñas sales monovalentes pasan al permeado. También se pueden usar para producir bebidas con bajo contenido de alcohol con el componente de alcohol que pasa a través de la membrana NF, mientras que el color y el aroma permanecen.

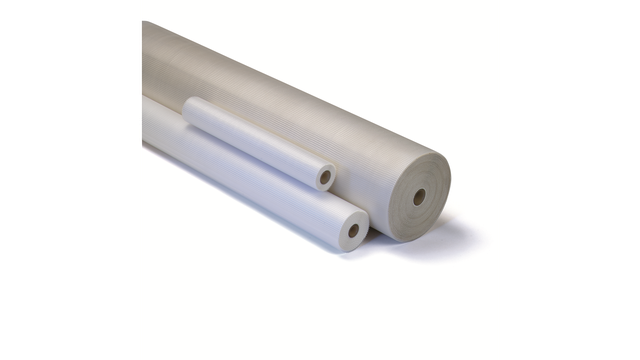

nf spirals left side 640x360

Reduzca los costes generales de producción y aumente la calidad del producto

  • Operación rentable gracias al bajo consumo de energía
  • Flexible: están disponibles en diferentes combinaciones de longitud, diámetro y tamaño del espaciador.
  • Eficiente: permite la desalación y concentración simultáneas de una gama de productos en diversos procesos.
  • Se requiere un espacio mínimo en el suelo: diseño compacto
  • Extremadamente duradero: excelente estabilidad química y térmica y vida útil de hasta varios años.

La experiencia de Alfa Laval en tecnología de membranas es tan larga como la tecnología de filtración por membrana (más de 50 años). Ofrecemos dos series de membranas de nanofiltración con diferentes rechazos de sal y propiedades de flujo. Las membranas tipo espiral NF, utilizan una construcción única de una membrana de poliamida compuesta de película delgada con material de soporte de poliéster (PET). Las membranas NF están disponibles tanto en chapa plana (para cribado o trabajo de laboratorio) como en espiral (aplicaciones más grandes), lo cual es una ventaja cuando se escala. Las membranas de nanofiltración están disponibles con diferentes tipos de membrana NF y en diferentes combinaciones de longitud, diámetro y tamaño del espaciador de alimentación.

Alfa Laval spiral membrane for microfiltration
.

Una gama de membranas de nanofiltración

Nuestras membranas de nanofiltración tienen poros de hasta 300 Daltons. Al operar a presiones de hasta 50 bar, las membranas permiten que pequeños iones pasen a través de la membrana, mientras retienen iones más grandes y la mayoría de los componentes orgánicos.

Serie de membranas NF

Alfa Laval ofrece dos tipos de membranas tipo espiral para nanofiltración: NF y NF99HF. Ambos tipos están hechos de una película de membrana compuesta de película delgada sobre soporte de poliéster. La capacidad de rechazo para ambos es ≥99 % (basado en sulfato de magnesio).

Todos los tipos están aprobados por el USDA y podemos ofrecer productos con certificados Halal bajo petición.

Nuestros materiales de membrana tipo espiral de nanofiltración cumplen con todas las regulaciones principales

Todos los materiales de membrana utilizados para las configuraciones de bobinado en espiral y de membrana plana cumplen con el Reglamento de la UE (CE) 1935/2004, el Reglamento de la UE 10/2011 y el Título 21 de las regulaciones de la FDA (CFR), y son adecuados para su uso en aplicaciones de procesamiento de alimentos y productos farmacéuticos. El cumplimiento también se extiende a los equipos y accesorios relacionados, incluidos elementos como unidades de placa y marco, carcasas de elementos y bombas.

Alfa Laval spiral membrane for reverse osmosis filtratio

Cómo funciona

.

La tecnología básica tras filtración por membrana implica el uso de una membrana semipermeable para separar un líquido en dos corrientes distintas.

El bombeo de este líquido a través de la superficie de la membrana crea una presión transmembrana positiva que permite el paso de cualquier componente más pequeño que la porosidad de la membrana, formando el permeado.

Cualquier componente más grande que el tamaño del poro no puede pasar y queda atrás en lo que llamamos retenido. La superficie de la membrana se mantiene libre de bloqueos por la fuerza del flujo de líquido que se mueve en paralelo a la superficie de la membrana.

Construcción de la membrana tipo espiral de nanofiltración

Una membrana en espiral se compone de una serie de «sobres» de membrana con 2 láminas de membrana separadas por una malla espaciadora de permeado, cada una pegada a un tubo central de recolección de permeado.


Entre cada par de envolturas hay un separador que crea el canal de alimentación, permitiendo que la alimentación fluya a lo largo de la membrana en espiral, mientras que el permeado que pasa a través de la membrana hacia la envoltura de la membrana fluye en un patrón en espiral hacia el tubo de recolección de permeado.

Rojo = Alimento/retenido.

Amarillo = Permeado.

El patrón de flujo en una membrana tipo espiral de nanofiltración donde el rojo representa la alimentación/retenido y el amarillo el permeado.
