Filtro Textil Iso-Disc AS-H
El filtro de tela de alto rendimiento captura los sólidos para producir un filtrado apto para su reutilización en un proceso de funcionamiento continuo. Este avanzado sistema de filtración de aguas residuales está diseñado para la filtración terciaria y el pulido final en el tratamiento de aguas residuales municipales e industriales.
Descubra las ventajas de un sistema de filtración de aguas residuales sencillo, eficiente y flexible.
- Filtración terciaria de alta calidad con certificación de reutilización de agua California Title 22.
- Fácil de manejar con filtración por tela totalmente automática y funcionamiento ininterrumpido durante el ciclo de retrolavado.
- Mantenimiento sin esfuerzo con supervisión individual en tiempo real de los elementos filtrantes y mantenimiento optimizado.
- Diseño robusto del filtro de tela
- Relación tamaño-caudal reducida
Tras la adquisición de Ashbrook Simon-Hartley, Alfa Laval también ofrece un sistema de filtración terciaria. Gracias a la innovadora tecnología de filtración con medios textiles, el filtro para aguas residuales Alfa Laval ASH Iso-Disc® garantiza un rendimiento eficiente y fiable para una calidad del agua superior. El sistema de filtración de aguas residuales se adapta con flexibilidad a sus necesidades específicas y se puede ampliar fácilmente. Los casetes cuadrados y rectangulares se ajustan al recorrido del agua entrante y están disponibles para adaptarse a diferentes configuraciones de instalación. También permite la evaluación visual individual del caudal y la calidad del efluente.
ASH Iso-Disc®: Filtración avanzada con medios filtrantes de tela para el tratamiento terciario de aguas residuales
ASH Iso-Disc® es una tecnología de filtración terciaria compacta y rentable. Mediante una innovadora filtración con medios filtrantes de tela, el filtro de pulido está diseñado para eliminar sólidos de menos de 10 micras. Esta filtración en profundidad de fuera hacia dentro mejora la captura de sólidos y el funcionamiento durante cargas elevadas de sólidos y variaciones de carga.
Una sola unidad de filtro de tela puede tratar entre 100 y 20 000 m³ de aguas residuales al día. A diferencia de otros sistemas de filtración de aguas residuales, utiliza el 100 % de la superficie de filtración disponible en todo momento, lo que maximiza la eficacia de la unidad y proporciona una relación entre el espacio ocupado y el caudal muy reducida.
Flexibilidad operativa y fácil mantenimiento

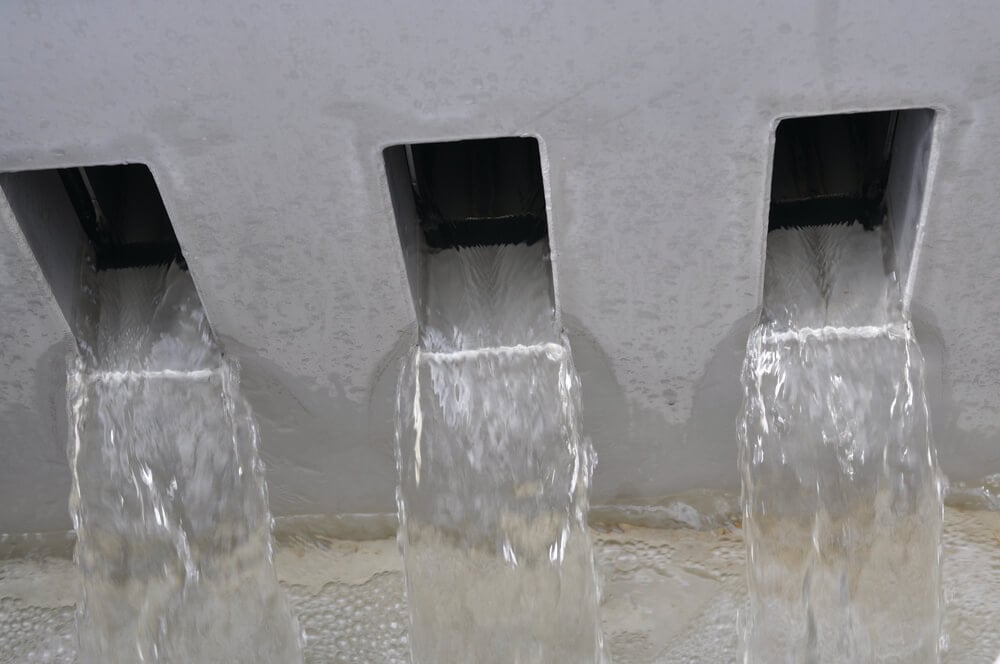

El diseño exclusivo del filtro de tela ASH Iso-Disc® permite supervisar fácilmente cada uno de los elementos filtrantes mediante inspección visual o análisis de muestras (por ejemplo, NTU). Se puede aislar, retirar, limpiar y sustituir un elemento filtrante mientras los demás siguen funcionando. Esta flexibilidad reduce las interrupciones en la planta y mejora la disponibilidad de las instalaciones de servicio único.
La simplicidad del sistema de filtración de aguas residuales, con muy pocas piezas móviles, garantiza que los requisitos de funcionamiento y mantenimiento se reduzcan al mínimo. No es necesario realizar tareas de mantenimiento especializadas ni mejorar las competencias del personal operativo local, lo que hace que las soluciones de filtración con medios textiles sean ideales para emplazamientos remotos o sin personal.
¿Cómo funciona el filtro de tela?
El filtro continuo de tela Alfa Laval ASH Iso-Disc®, accionado por gravedad, elimina los sólidos residuales de las aguas residuales, logrando una alta calidad final del efluente apta para su reutilización. Es una alternativa compacta, de alta capacidad y rentable a los filtros de arena tradicionales.
El uso de un diseño de medio filtrante fijo reduce la potencia total y permite retirar cada placa filtrante individual del sistema de filtración de aguas residuales mientras el filtro sigue en funcionamiento. Durante el retrolavado, las placas filtrantes permanecen fijas, mientras que el colector de retrolavado dinámico, bidireccional y lineal actúa como cabezal para eliminar los sólidos del medio filtrante de tela.
Al comienzo del ciclo de retrolavado, que se inicia por la pérdida de carga a través del filtro, unas válvulas accionadas eléctricamente separan el colector de retrolavado y limpian las placas filtrantes de esa parte del colector. Esto garantiza la limpieza completa del filtro de tela, al tiempo que se minimiza la velocidad a la que el agua de retrolavado vuelve a la instalación de tratamiento.
Proceso de limpieza automatizado de los elementos filtrantes de tela ASH Iso-Disc®

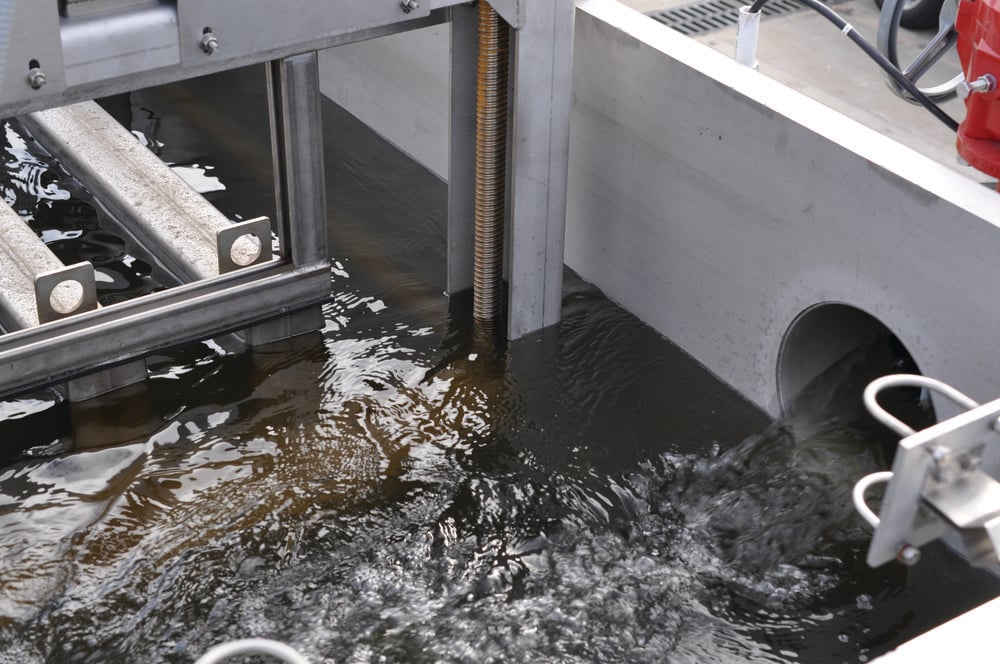

La limpieza de los elementos filtrantes de tela es un procedimiento sencillo y automatizado. Iniciado por un aumento del nivel del agua, un colector de succión horizontal se desplaza hacia arriba y hacia abajo por cada elemento, mientras que una bomba centrífuga elimina suavemente los sólidos, lo que da como resultado una limpieza uniforme en toda la superficie del medio filtrante. La tela apilada permite una limpieza completa durante el retrolavado, utilizando el agua filtrada del interior de la placa del filtro. Si es necesario, el medio textil se puede sustituir y la placa del filtro se puede volver a instalar en cuestión de minutos, todo ello mientras el filtro sigue funcionando sin interrupción. La frecuencia típica de retrolavado es inferior a 1-2 veces por hora durante el pico de diseño (FFT), con un retrolavado mucho menor a lo largo del día. Durante el funcionamiento normal, el agua de retrolavado media es inferior al 2 % del caudal total de alimentación.
La tecnología de filtración terciaria ASH Iso-Disc® puede instalarse en una estructura de hormigón (suministrada por terceros), en acero al carbono prefabricado con recubrimiento epoxi o en tanques de acero inoxidable. El filtro de tela puede utilizarse en plantas de tratamiento de aguas residuales, para depurar aguas residuales industriales y eliminar los sólidos inorgánicos acumulados en la industria alimentaria y de bebidas. También puede tratar aguas superficiales para su uso en torres de refrigeración u otros procesos que requieran agua.
Mejora de la eficiencia de filtración con filtros de tela
El rendimiento del ASH Iso-Disc® es insuperable, ya que el filtro de tela es capaz de capturar sólidos de menos de 10 micras. Su diseño innovador elimina las juntas giratorias sumergidas, lo que garantiza una calidad superior del filtrado y evita cualquier conexión cruzada entre el influente y el filtrado. Esto no solo garantiza un rendimiento excepcional, sino que también requiere un mantenimiento significativamente menor.
Muchas plantas de tratamiento de aguas residuales están adoptando ahora los filtros de tela como paso previo al tratamiento con membranas de microfiltración o ultrafiltración. Al pulir el efluente secundario, estos filtros mejoran tanto la eficiencia de la filtración como la viabilidad económica de las membranas, lo que los convierte en un componente indispensable en los procesos modernos de tratamiento de aguas residuales.
Filtración terciaria avanzada
El filtro de pulido de funcionamiento continuo impulsado por gravedad utiliza un medio filtrante completamente sumergido, lo que garantiza un área de filtración activa al 100 % en todo momento. El flujo de fuera hacia dentro a través del medio filtrante de tela apilada proporciona una filtración en profundidad superior en comparación con las pantallas. Todos los componentes internos o sumergidos están fabricados en acero inoxidable resistente a la corrosión o materiales no metálicos. Para reacondicionamientos, las placas filtrantes cuadradas o rectangulares se adaptan fácilmente a las cubetas existentes y solo requieren una fuerza motriz baja de una columna de agua de 30 cm.
Produce filtrado de alta pureza en aplicaciones como filtración terciaria, flujos de proceso, tratamiento de aguas superficiales y otras reutilizaciones de agua, al tiempo que maneja sólidos y cargas hidráulicas con una relación tamaño-caudal reducida.
