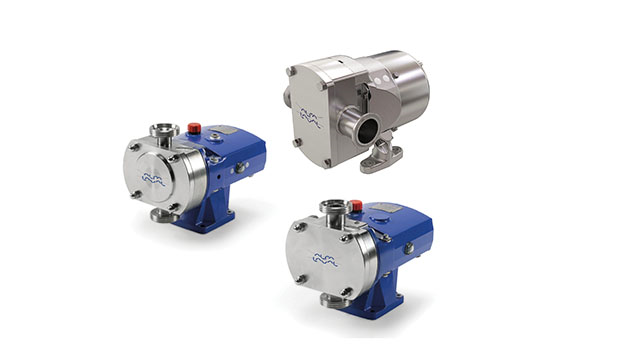

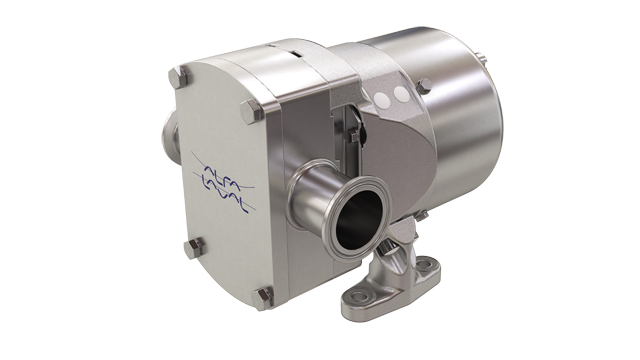

Bombas lobulares OptiLobe

¿Cómo funciona la bomba de lóbulos rotativos OptiLobe?

Aproveche estas características tecnológicas que le permiten a las bombas lobulares Alfa Laval OptiLobe añadir valor a sus procesos.

• Una plataforma robusta, un diseño de sellado avanzado y rodamientos resistentes de larga duración contribuyen a aumentar el tiempo de funcionamiento y a aumentar la productividad.

• Los sellos autoajustables de carga frontal con caras de sellado directamente en contacto con el medio garantizan una limpieza y lubricación superiores, lo que mejora la vida útil de sellado.

• Soporte del eje hecho de una caja rígida de rodamientos de una pieza y rodamientos de rodillos cónicos L10 de servicio pesado con una vida útil mínima de 20 000 horas. Esto contribuye a una retención estable del eje y una carga más equilibrada, lo que reduce el riesgo de contacto con la cabeza de la bomba al tiempo que reduce los requisitos de mantenimiento y aumenta el tiempo de actividad.
• Cubiertas frontales opcionales de calentamiento / enfriamiento para procesos, como soluciones de azúcar, mantequilla y margarinas, mermeladas, cremas corporales, geles y lociones, donde los productos tienden a endurecerse a bajas temperaturas.

Los calzos ajustados en fábrica facilitan el cambio del rotor sin necesidad de ajustar o volver a apretar. El reemplazo de piezas, cuando es necesario, también se simplifica; los componentes de alta precisión son intercambiables para bombas del mismo tamaño.

Las bombas lobulares OptiLobe están disponibles con 10 desplazamientos diferentes del cabezal de la bomba basados en cinco módulos de caja de engranajes diferentes, caudales de hasta 77 m³/h, presiones diferenciales de hasta 8 bar, temperaturas de medios de hasta 130 °C y tamaño de puerto de 25 a 100 mm de diámetro.

Un tren de engranajes en la caja de engranajes de la bomba acciona los rotores y proporciona una sincronización precisa de los rotores de tres lóbulos.

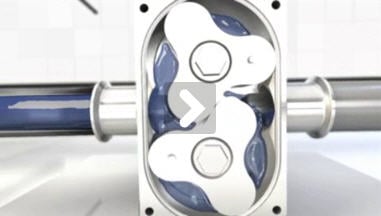

 El movimiento de los rotores de giro contrario crea un vacío parcial que permite que la presión atmosférica u otras presiones externas empujen el fluido hacia la cámara de la bomba. A medida que los rotores giran, se forma una cavidad en expansión que se llena de fluido. A medida que las cuchillas se desenganchan, cada intervalo forma una cavidad. A medida que las cuchillas del rotor se enganchan, la cavidad disminuye y el fluido se desplaza hacia el puerto de salida.

Cubiertas frontales de calentamiento/enfriamiento para procesos donde los productos tienden a endurecerse a bajas temperaturas.

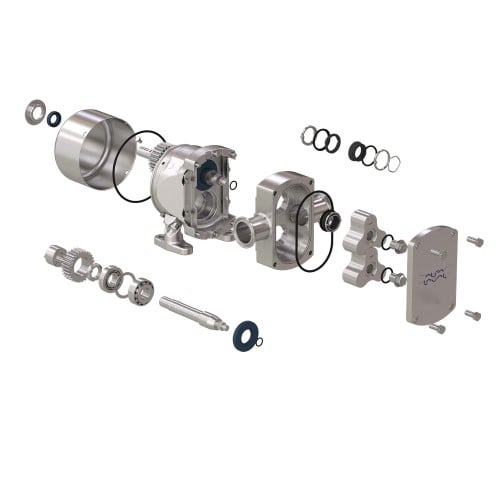

Las bombas lobulares Alfa Laval son bombas de desplazamiento positivo con caja de rotor, cubierta de rotor, rotores, tuercas de rotor, ejes, caja de cambios y sellos de eje y elastómeros. Las bombas funcionan sin partes internas de contacto en el cabezal de la bomba.

El OptiLobe se puede suministrar como una bomba de eje desnudo o se puede montar en una placa base completa con acoplamiento, protector, motor de engranajes y cubierta para una fácil instalación plug-and-play.

Los materiales de construcción estándar son el acero inoxidable 316L para todas las partes húmedas, todo el exterior de acero inoxidable y EPDM para todos los elastómeros humedecidos por producto. Los sellos de eje EasyFit son de carga frontal, y los componentes de la máquina de alta precisión son intercambiables para bombas del mismo tamaño.

Además, Alfa Laval fabrica todas las piezas de la bomba, incluida la caja del rotor y los rotores de alta precisión. Esto facilita el mantenimiento y los resultados en total intercambiabilidad de piezas de repuesto.
