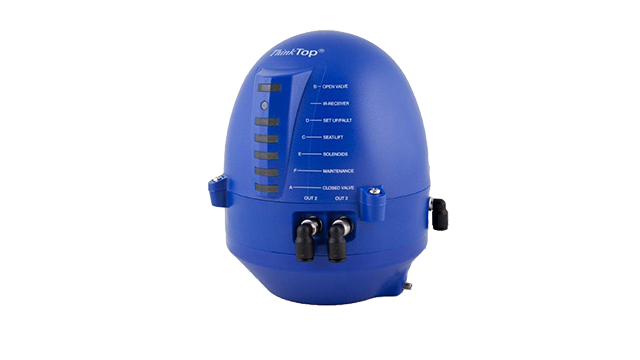

¿Cómo funcionan los dispositivos ThinkTop® DeviceNet?

Principio de funcionamiento

El sistema de sensores detecta con precisión el movimiento del vástago de la válvula y la posición de la válvula en cualquier momento, con una precisión de ± 0,1 mm, gracias al uso de sensores con microchip. Para determinar la posición actual de la válvula, los chips de los sensores situados en la placa de sensores calculan el ángulo entre el campo magnético axial producido por un pasador indicador montado en el vástago de la válvula. Las válvulas solenoides reciben señales del sistema PLC para activar o desactivar la válvula neumática. A continuación, transmiten señales de retroalimentación que indican hasta cuatro posiciones y condiciones de la válvula al sistema PLC. En la unidad de control, hasta tres válvulas solenoides eléctricas pueden convertir físicamente el aire comprimido en energía mecánica para activar o desactivar el actuador de la válvula neumática. Cada unidad de control se adapta a cualquier válvula higiénica de Alfa Laval y proporciona un margen de tolerancia para las válvulas con el fin de evitar la contaminación del producto y los fallos. Esto elimina la necesidad de reajustar los sensores y aumenta la productividad. Los LED muestran de forma clara todas las posiciones de la válvula, la activación del solenoide, la configuración y la indicación de fallos locales en la unidad de control.

Resistente y duradero

Diseñado para funcionar en prácticamente cualquier entorno, el ThinkTop® DeviceNet cuenta con un conjunto de detección y control de válvulas robusto, duradero y fiable. Su diseño higiénico resiste los efectos de los golpes, la contaminación, las heladas, la radiación UV y temperaturas de hasta 85 °C, al tiempo que permite una producción continua.

Totalmente estanco y conforme a las normas IP66/IP67, el ThinkTop® DeviceNet incorpora la tecnología superior de ventilación protectora GORE™, que evita la condensación de agua y la penetración de polvo, agua y otras partículas en el cabezal de control. Por lo tanto, el cabezal de control puede limpiarse con agua o líquido limpiador sin poner en riesgo los ajustes importantes. Esto contribuye a una higiene máxima y elimina de forma eficaz los problemas asociados a la corrosión y la contaminación externa.

El control estándar de la válvula

ThinkTop® DeviceNet combina la calidad de Alfa Laval con funciones estándar para la detección y el control automatizados de válvulas sanitarias. ThinkTop® DeviceNet ofrece un diseño resistente e impermeable, una construcción probada e intrínsecamente segura, un bajo coste total de propiedad y está disponible en versiones DeviceNet.

Automatización de válvulas resistente y eficaz

El diseño fiable y automatizado del ThinkTop® DiveceNet contribuye a la seguridad de los procesos:

• Sistema de sensores sin contacto, de configuración única, con hasta tres válvulas solenoides. Detecta tanto el estado como la posición del vástago de la válvula con una precisión de ± 0,1 mm. Los parámetros de configuración se almacenan, pero, para mayor flexibilidad y facilidad de uso, se pueden reprogramar fácilmente. Dado que los sensores con microchip están moldeados directamente en el cabezal de control, son menos sensibles a los efectos de la temperatura, las vibraciones y los golpes de presión.
• Rango de tolerancia. No es necesario realizar ningún ajuste manual de los sensores de retroalimentación. Los rangos de tolerancia de las válvulas, así como los rangos de tolerancia con un ajuste predeterminado de ±5 mm para los parámetros de configuración, garantizan la fiabilidad operativa de cualquier válvula neumática sanitaria de Alfa Laval.
